颗粒碰撞噪声检测仪WSD-DOL100
PIND的含义为颗粒碰撞噪声检测，该技术是通过振动台产生冲击和振动来检测在集成电路等封装元器件中的松散颗粒。
面议
库存 0
颗粒碰撞噪声检测仪 Particle lmpact Noise Detection，PIND
WSD-DOLPHIN,WSD-RAY,WSD-SHARK,WSD-WHALE
PIND的含义为颗粒碰撞噪声检测，该技术是通过振动台产生冲击和振动来检测在集成电路等封装元器件中的松散颗粒。
产品原理：颗粒碰撞噪声检测(Particle lmpact Noise Detection，PIND)试验是一种多余物检验的有效手段.其原理是利用激励装置如转台或振动台产生一系列指定的机械冲击、振动，通过冲击使被束缚在产品中的颗粒(即多余物)松动，再通过一定频率的振动，或转动，使多余物在系统内产生位移。活动多余物在产品中发生位移的过程，是多余物相对产品壳体的滑动过程和撞击过程的一个随机组合过程。
在这个过程中，将产生应力弹性波和声波。两种波在产品壳体中传播，并形成混响信号，这个混响信号被定义为位移信号。采用PIND.S粒子检测传感器拾取到位移信号后，经前置放大器放大，位移信号由检测装置的主机采集、处理并显示。检测人员可以依据显示的信号波形判定出信号性质，以此得出检测结论。

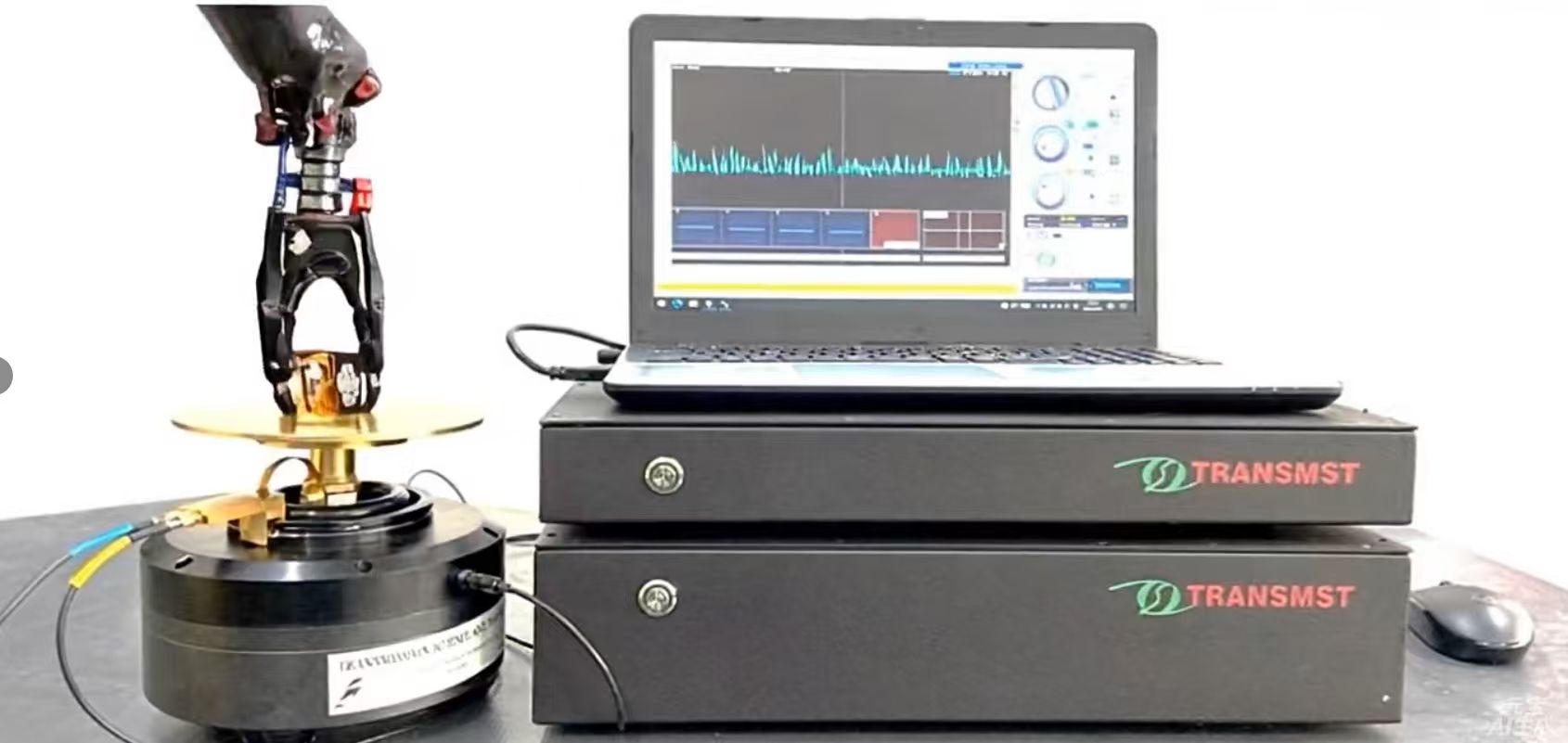

该系统主要针对小型元器件PIND检测设计，包括半导体、继电器、接触器、滤波器、集成电路等封装元器件。系统包括PIND.S控制软件，分析控制主机、功率放大器，冲击振动台，声学测量传感器。系统设计标准参考美军标(U.S.MIL-STD-883,750,202,39016D);国军标(GJB65B-99、GJB548B)
频率范围:25至255Hz，正弦曲线
振幅:1.0’G’至30.0’G’峰值
D.U.T.载荷:最大355g(全频率)最大410g在60Hz
冲击幅值:1至2000’G’可编程
传感器灵敏度:77.5dB+/3dBre1Vper微巴at155kHz2.1pc/G+/10%at 100Hz
南京码尔够传动科技有限公司
公司官网：http://www.transmst.com
产品网站：http://www.sdpind.com
联系方式：DIDO蒋 025-85463889、15105147370
邮箱：tst@transmst.com
振动规格：
频率范围：25 至255Hz, 正弦曲线
其他振动模式：25-255Hz
自动阶型频率，40至250Hz
低频率程序：最大振幅保护随频率变化
频率分辨率:1Hz
时间:每个程序0.1至25.5秒
时间程序分辨率:0.1G
振幅:0.1至25.50’G’峰值，4位数显
振幅程序分辨率:0.1’G’
重复性:2.0’G’以上的重复性为0.5’G’峰值，计算机调整
※D.U.T.载荷:最大355g(整个范围)（WSD-DOL50型）
※最大410g在60Hz （WSD-DOL50型）
冲击规格
方法:振动台电枢计算机控制的主动冲击产生方法，适应 D.U.T.载荷的振动
自适应D.U.T.载荷冲击
振幅:1至2000’G’可编程
程序分辨率:50’G’
重复性:50’G’内
脉冲宽度:<100微秒在50%振幅下(可调节脉宽延迟）
典型的是90-150微秒在10%振幅下
冲击延迟:冲击脉冲下降沿时间，从80至200毫秒
D.U.T.载荷:振幅随负载轻微下降
最大能力410g在1000g振幅下
最大载荷规格：
振动台极限:500克
※振动极限:355克 W/传感器25-255Hz
冲击极限:410克（可能需要增加程序值）
