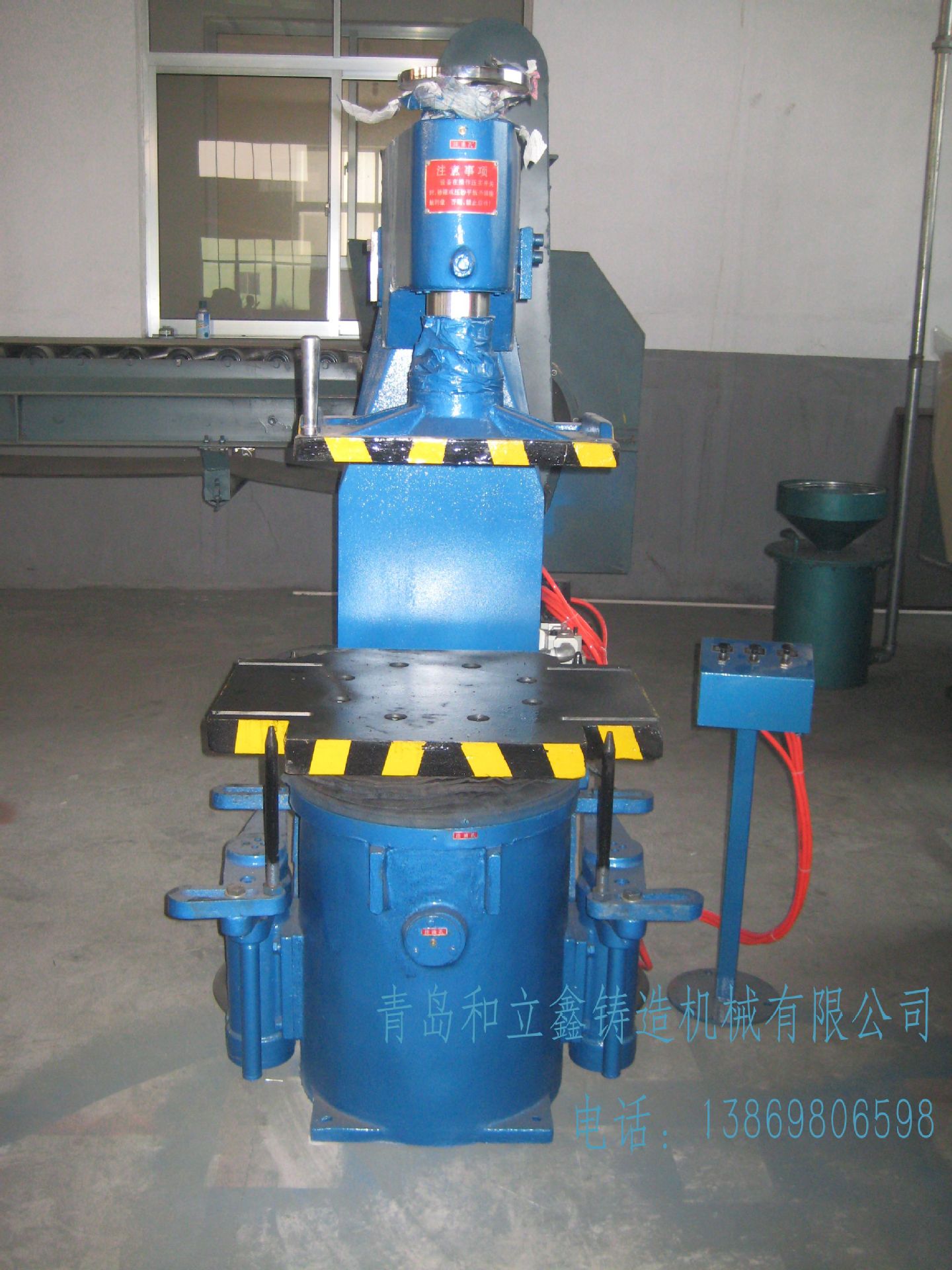

Z148W气动微震压实式造型机 造型机型号
10000.00
库存 999
- 品牌/型号：和立鑫/Z148W
- 加工定制：是
- 型号：Z148W
- 别名：造型机
- 类别：造型机
- 品牌：和立鑫
- 用途：气动微震压实式造型机
- 铸造类型：干砂型铸造
气动微震压实式造型机结构进行优化设计，机身采用方箱框架结构，大幅度提高机身的钢性。该机采用微振压实造型工艺，可大幅度提高压实力使砂箱硬度可达HB90以上，表面粗糙度提高一个等级，稳定其产品质量。该机震击部分装有缓冲弹簧，有效降低机器对基地的影响。该机起模机构采用气缸、曲柄、连杆、同步轴实现同步起模。该机控制部分，全部采用气动元件来实现整体功能，操作简单，维护方便。该机操作方便，可视砂型情况，操作程序可人性化，有效的提高生产率。
技术参数：
型号 | 砂箱最大尺寸（mm） | 工作台面尺寸（mm） | 压实力（kgf） | 振击负荷(kgf) | 压实行程(mm) | 起模行程(mm) | 压头到工作台距离(mm) | 自由空气消耗量(m³/箱) | 生产率(箱/h) | 外形尺寸（mm） |
Z143W | 500*400*100 | 560*420 | 4000 | 250 | 100 | 160 | 200-370 | 0.25 | 40-60 | 950*680*1280 |
Z144W | 500*400*180 | 560*465 | 4200 | 260 | 120 | 150 | 300-400 | 0.35 | 40-60 | 1050*1100*1410 |
Z145W | 600*600*150 | 610*515 | 6300 | 300 | 160 | 200 | 300-450 | 0.4 | 40-60 | 1200*1000*1693 |
Z145WB | 550*450*200 | 600*550 | 6300 | 300 | 200 | 200 | 300-450 | 0.4 | 40-60 | 1200*800*1680 |
Z146W | 600*550*200 | 700*550 | 7000 | 300 | 200 | 200 | 350-450 | 0.4 | 40-60 | 1380*850*1565 |
Z146WB | 650*550*250 | 700*550 | 7500 | 400 | 200 | 200 | 450-600 | 0.4 | 40-60 | 1100*850*1800 |
该机为全缓冲，高频率，低振幅，气动微震压实式造型机。
该机采用弹簧缓冲，气动微震机构可以减轻振击对地基的影响。该机机身部分全部采用钢构，大幅度提高钢性。该机震压机构，由工作台、震击活塞、震铁压实活塞，压实缸等组成。该机压头转臂部分由压头板、转臂梁、中心齿轮轴、齿条活塞缸等组成，转臂由驱动缸两端缓冲机构，使转臂转动平稳。该机起模结构，由起模缸连杆同步轴，起模顶杆等组成，起模缸采用气压油控制，保证起模平稳。
技术参数：
型号 | 砂箱最大尺寸(mm) | 工作台面尺寸（mm） | 压实力(kgf) | 震击负荷(kgf) | 压实行程(mm) | 起模行程(mm) | 压头到工作台距离(mm) | 自由空气消耗量m³/箱） | 生产率(箱/h) | 外形尺寸（mm） |
Z148W | 800*600*300 | 900*730 | 10000 | 600 | 200 | 250 | 2620 | 0.5 | 40-60 | 1760*1180*2280 |
Z148WE | 800*700*320 | 900*730 | 18000 | 600 | 200 | 320 | 600-700 | 0.6 | 40-60 | 1152*1162*2292 |
青岛和立鑫铸造机械有限公司是专业生产树脂砂生产线，抛丸喷涂生产线，钢板预处理线、吊钩式抛丸机，台车式抛丸机，辊道通过式抛丸机，大理石材抛丸机，路面抛丸机，履带式抛丸机，造型机等铸造机械的厂家。公司产品广泛适用于铸造、冶金、汽车、造船、建筑、矿山机械及工程机械等行业，性能稳定，结构合理，操作方便。此外，根据用户要求定制特殊机型及设计制造生产造型线是我们的强项。
