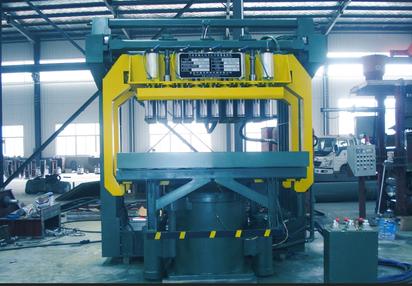

供应多触头内力压实造型机
8888.00
库存 999
产品详情
- 品牌/型号：华鑫/SZD0806
- 加工定制：是
- 类别：造型机
- 品牌：华鑫
- 型号：SZD0806
- 别名：造型机
- 用途：铸造
- 结晶轮直径：详见说明（mm）
- 铸坯断面：详见说明（mm2）
- 铸造速度：详见说明（m/s）
- 年产量：详见说明（万t）
- 电动机功率：详见说明（kw）
- 铸造类型：湿砂型铸造
- 规格：SZD0806
'
ZD0806B型气动多触头内力压实微震造型机
本机适用于各种铸造车间粘土砂造型。可单机使用，也可组成机械化流水线使用，也可组成半自动生产线使用。本机采用气动多触头压实，比压适中、触头数量48只，适合于复杂模型造型。本机压震时触头一面压实砂型，并随工作台一起震击，故砂型硬度高而均匀。本机采用弹簧全缓冲气动微震机构，对地基无特殊要求。本机起模采用连杆同步轴结构气压油调速，起模同步性好，速度控制自如。
名称 | ZD0806B | SZD1008 | SZD1206 | SZD1409 | SZD1907 |
砂箱尺寸(mm) | 800×630×300 | 1000×800×300 | 1200×630×300 | 1400×900×300 | 1520×1200×190 |
工作台尺寸 | 950×730 | 1150×850 | 1500×900 | 1500×900 | 1980×1080 |
工作气压 | 0.58 | ≥0.55 | ≥0.55 | ≥0.55 | ≥0.55 |
多触头压实行程 | 200 | 200 | 200 | 260 | 250 |
压实比压 | 4 | 3.8 | 4.1 | 4.5 | 4.2 |
震击负荷 | 350 | 750 | 2000 | 2500 | 1000 |
起模缸行程 | 300 | 350 | 350 | 350 | 350 |
工作台至出头下平面的距离 | 435 | 535 | 560 | 560 | 435 |
生产率 | 35-40 | 35-40 | 35-40 | 35-40 | 35-40 |
总进气管 | 11/2 1 | 11/2 1 | 11/2 1 | 11/2 1 | 11/2 1 |
自由空气消耗量 | 2.5 | 2.5 | 2.5 | 3 | 3 |
多触头数量 | 48 | 80 | 72 | 126 | 60 |
外形尺寸(mm) | 2175×1600×2380 | 2480×1980×2440 | 2410×2538×2632 | 2450×2978×2795 | 2740×2100×2900 |
总重量（t） | 5 | 5 | 6.2 | 6.5 | 6.5 |
'
