耐热钢铸件厂家 铬镍合金热处理工装 耐高温耐腐蚀 非标定制
耐热钢铸件厂家生产的铬镍合金热处理工装，是确保金属零件在高温下进行退火、淬火、渗碳等工艺时，能够保持稳定性和一致性的关键承载工具。这类工装的核心价值在于其材料配方和铸造工艺，以适应从800℃到1200℃以上的严苛工况。 以下将从核心材质与性能、常见工装类型、生产工艺以及关键厂家四个方面为您详细介绍。 一、 核心铬镍合金
15.00
库存 999
耐热钢铸件厂家生产的铬镍合金热处理工装，是确保金属零件在高温下进行退火、淬火、渗碳等工艺时，能够保持稳定性和一致性的关键承载工具。这类工装的核心价值在于其材料配方和铸造工艺，以适应从800℃到1200℃以上的严苛工况。
以下将从核心材质与性能、常见工装类型、生产工艺以及关键厂家四个方面为您详细介绍。
一、 核心铬镍合金材质与性能优势
铬镍合金耐热钢的性能主要取决于铬（Cr）和镍（Ni）的含量，以及添加的少量其他合金元素（如硅Si、氮N、钨W等）。不同的成分组合，对应不同的耐温等级和适用环境。
1. 高性价比型：ZG3Cr24Ni7N
成分特点：约24%的铬和7%的镍，并添加氮元素强化。
性能：该材质通过氮元素细化晶粒，在保持良好高温强度的控制了成本。其表面能形成致密的氧化膜，具有良好的抗氧化性。
适用温度：长期使用温度可达900℃，短时间可承受1050℃。
典型应用：常用于退火托架、渗碳炉吊具、料盘等中高温、轻中载工况，-1。
2. 通用耐用型：ZG35Cr24Ni18Si2 / 310S (2520)
成分特点：约24-25%的铬，18-20%的镍，并含硅元素。
性能：这是目前应用广泛的耐热钢牌号之一。高铬含量提供优异的抗氧化和耐腐蚀性，高镍含量稳定奥氏体组织，保证高温强度。310S的低碳（C≤0.08%）版本（即真正的310S）能显著提升抗晶间腐蚀能力-9。添加硅后形成的复合氧化膜，使材料在冷热循环中强度留存率高-5。
适用温度：可在1150℃以下连续工作，高使用温度可达1200℃-9。
典型应用：广泛应用于井式炉料框、料盘、淬火料筐等，适合淬火、固溶、退火等多种工艺-5-9。
3. 高端抗渗碳型：NCF600 (Inconel 600)
成分特点：镍基合金，含镍高达72%以上，铬14-17%-2。
性能：极高的镍含量能有效抑制碳原子的扩散，使其在渗碳气氛中具有极低的渗碳层深度，从根本上解决了传统不锈钢在高温渗碳环境下易脆化、断裂的难题。其抗渗碳能力是310S的10倍-2。
适用温度：适用于900-1100℃的高温渗碳环境。
典型应用：汽车零部件、航空构件的高温渗碳料架、工装夹具。成本较高，但寿命是310S的8倍以上，综合维护成本大大降低-2。
4. 特殊高温型：N03301 / ZNiCr28Fe17W5Si2C0.4
成分特点：
N03301：高铬镍设计，含铬28-32%，镍64-68%，专为高温氧化环境设计-4。
含钨合金：如ZNiCr28Fe17W5Si2C0.4，添加钨（W）元素进一步强化基体-10。
性能：N03301的抗氧化性能极其优异，氧化增重远低于同类产品-4。含钨合金则在高温下具有更高的强度和耐磨性。
适用温度：高可达1300℃-3。
典型应用：N03301适合高温氧化环境下的工装夹具、加热元件-4；含钨材质常用于锅炉铸件、承受重载和磨损的特殊热处理工装-10。
二、 常见热处理工装类型及功能
| 工装类型 | 核心功能 | 典型应用场景与设计要求 |
|---|---|---|
| 料盘 | 用于盛放小型、零散的工件，保证工件受热均匀，承受工件摩擦与高温磨损-1。 | 常用于低温回火、退火炉或渗碳炉中盛放小规格零件。表面要求平整，有时需预留导流孔-1-5。 |
| 料筐/料框 | 在箱式炉或井式炉中承载批量工件，需兼顾强度、通气性和热传递效率-3-9。 | 主流样式为网格板/条式，利于气氛循环；带加强筋的板式则用于重型工件。设计上必须考虑吊装结构的可靠性-9。 |
| 工装夹具 | 在井式炉或特定工艺中，用于悬挂、夹持工件，要求定位精准且装卸便捷-5。 | 针对不同工件设计可调节夹持结构，夹持间隙控制精准，确保工件在高温下不发生位移-5。 |

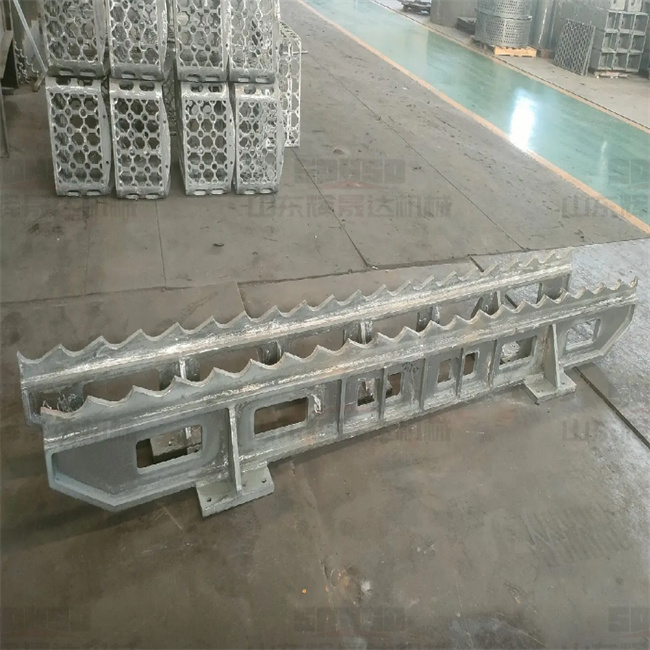

| 炉用承载件 | 如退火托架、渗碳炉吊具，作为炉内承载或吊运工件的核心部件，需支撑工件完成高温流程-1。 | 要求耐磨、抗高温蠕变，能在长期重压下保持结构平整度和稳定性-1。 |
三、 生产工艺与质量控制
铸造工艺：
精密铸造（失蜡法）：用于制造结构复杂、尺寸精度要求高的工装，如精密料筐、复杂夹具等-3。
消失模铸造（EPC）：适合生产大型、批量化的工装，如炉底板、大型料框，成本可控，尺寸稳定-8。
离心铸造：专门用于生产炉底辊、辐射管等轴类、管状工装-8。
关键设计技术：
模拟分析：正规厂家会采用CAD/CAE系统进行热应力分析和充型凝固过程模拟，预判并优化结构，避免应力集中导致的断裂和变形-6。
防变形设计：在长边、拐角等易变形处设置加强筋或斜拉筋，并在料盘上设计热胀补偿槽-5-9。
质量管控：
材质检测：提供材质报告单（MTC），确保成分符合标准。
无损探伤：关键承重工装（如料盘、吊具）出厂前需经过超声探伤等检测，排查内部砂眼、裂纹等缺陷-1。
