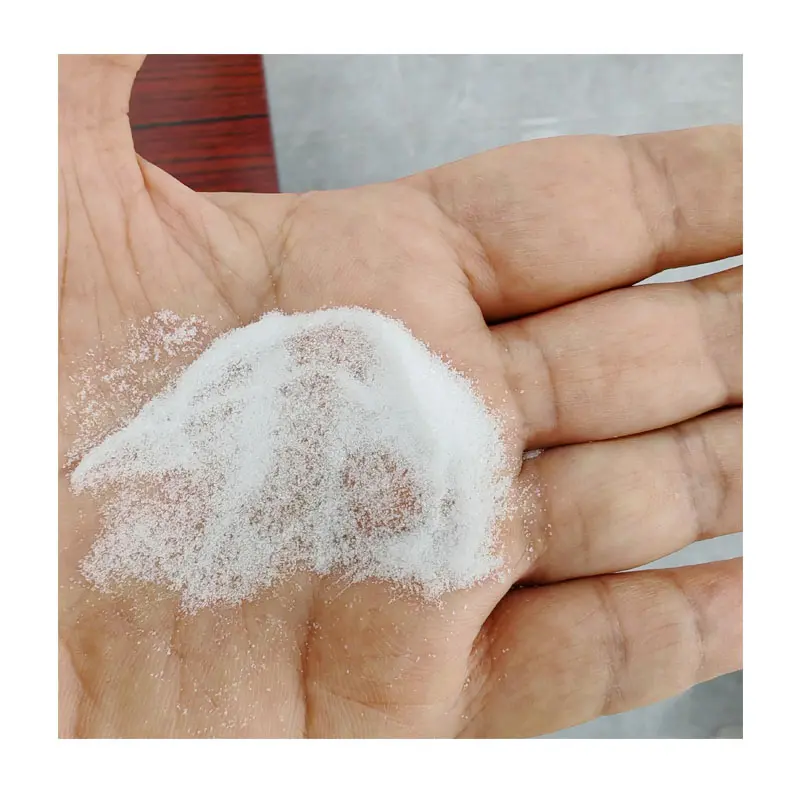

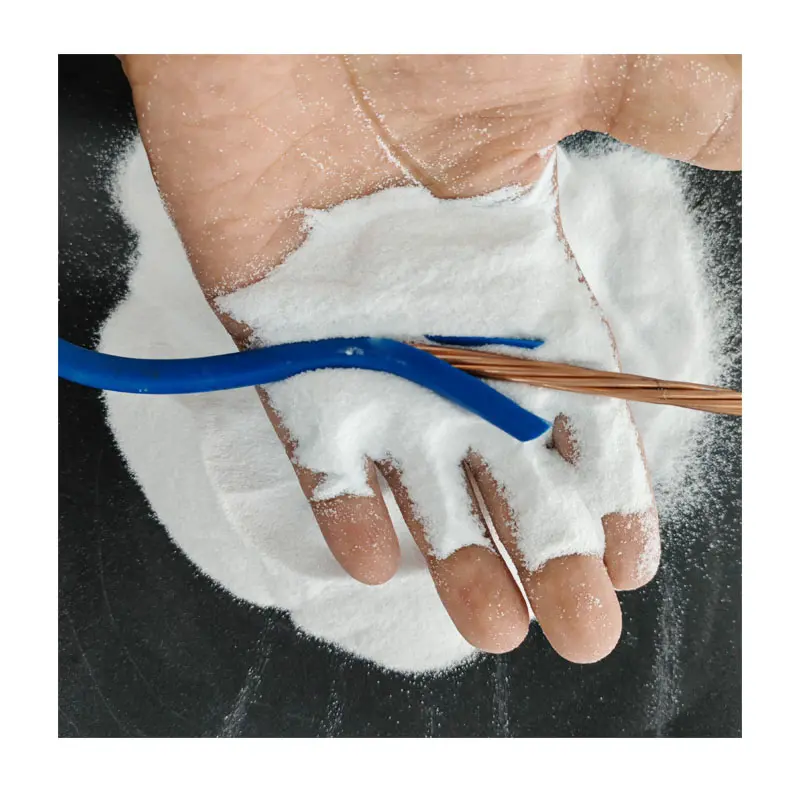

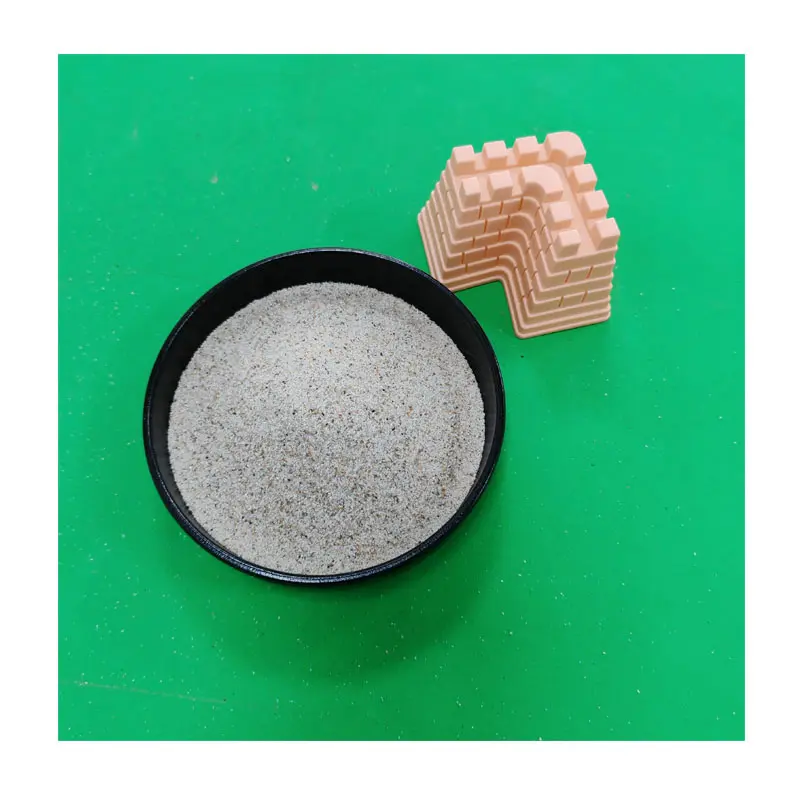

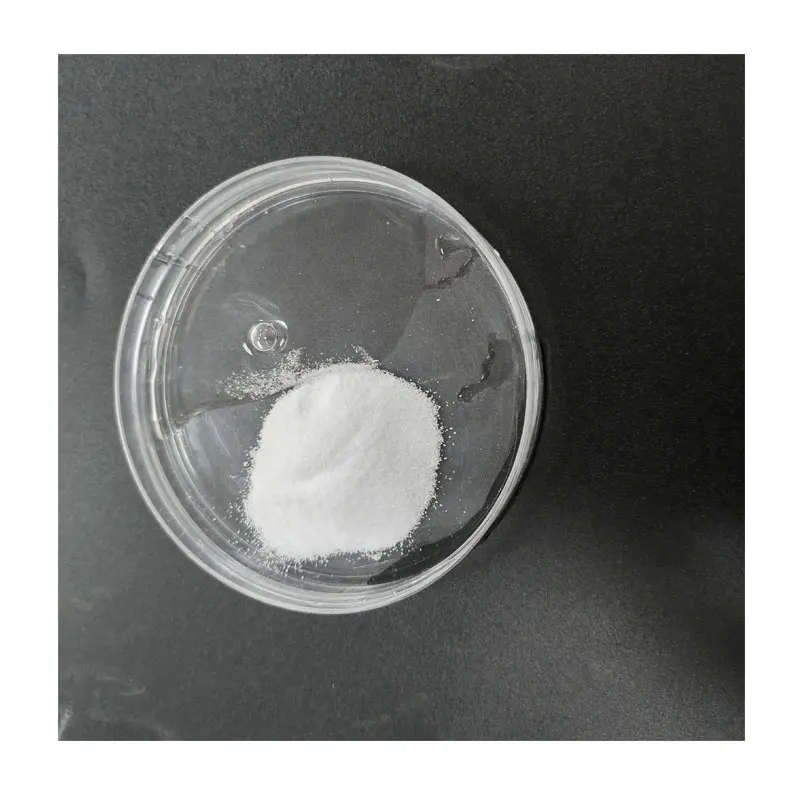

石英粉硅粉涂料铸造普白超白高硅石英粉硅微粉200-3000目

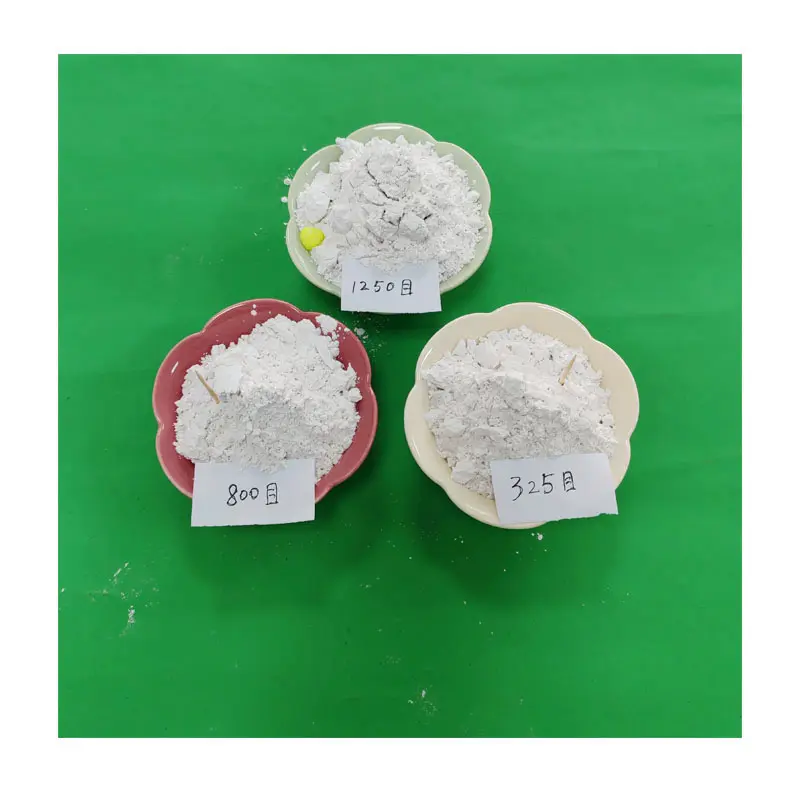

密度 2.65 g/cm³ 熔点 1750 °C 品牌 石头源 保存期 30天 纯度 99% 含量 99% 目数 100-200目 325目 400目 800目 1250目 颜色 白色 用途范围 电源罐胶 涂料 填充 光伏 认识石英粉与硅微粉：从矿物到功能涂料的蜕变 石英粉与硅微粉并非同一概念，但在 涂料铸造领域常常被
2.30
库存 999
石英粉与硅微粉并非同一概念，但在
涂料铸造领域常常被并列提及。石英粉指的是由天然石英岩经破碎、粉碎、分级后得到的粉体材料，其主体成分为二氧化硅，含量通常在95%以上。硅微粉则是经过提纯或特殊加工后的超细石英粉，二氧化硅含量可达99%以上，粒径可低至微米甚至亚微米级别。“普白”与“超白”的区分，核心在于铁、钛等杂质含量的控制水平。普白石英粉中三氧化二铁含量一般在0.03%至0.08%之间，呈现自然的乳白色；超白石英粉则将铁含量压制在0.01%以下，白度可达92以上，视觉上接近纯净的雪白。这种纯度差异直接决定了粉体在涂料体系中作为填料的透光性、遮盖力和耐候性。200目至3000目的粒度跨度，意味着从粗填料级到精密抛光级的全覆盖：200-400目适合作为铸造砂的替代材料或厚浆涂料的骨架，600-1250目常用于建筑涂料的填充与增硬，2000-3000目则进入电子封
装料、高端油漆消光剂的领域。佛山市南海区石头源建材店供应的这些产品，粒度分布集中，颗粒形貌接近球形，在涂料配方中可有效降低吸油值，减少树脂用量，这是很多常规石英粉难以达到的工艺指标。
在铸造行业，石英粉硅粉的作用并非简单的填充。精密铸造中，硅微粉被用作型壳的面层料，其细度直接影响铸件表面的Ra值。使用800目以上的超白石英粉配制浆料，可显著提升壳模的高温抗裂性，减少铸件表面的粘砂缺陷。实际生产中，50%的浆料固含量加上0.3%的消泡剂，再配合定时搅拌，就能得到流动性良好的涂覆料。而涂料行业中，石英粉作为体质颜料，其折射率与基料的匹配度决定了涂膜的透明性。普白石英粉适合外墙涂料，能在降低成本的提供稳定的化学惰性；超白石英粉则专门用于高光漆、UV漆和木器漆，它不会像碳酸钙那样在酸性环境下分解，也不会像滑石粉那样吸收过多的树脂。市场上很多自称“超白”的产品实际白度不足88，而南海区石头源提供的超白系列，白度经过多批次抽检可稳定在92以上，这意味着在同等配方下，涂料色浆用量可以减少10%至15%。
粉体的细度绝非越细越好，它必须与具体工艺相匹配。200目的石英粉，D50约75微米，主要用于铸造砂芯的再生循环，能承受1400摄氏度以上的高温而不发生晶型转变。325目是涂料行业的常用规格，D50约44微米，适合配制腻子粉和抹面砂浆，能提供适中的触变性和打磨性。当细度提升到1000目（D50约13微米），粉体开始具备明显的增稠效应，在环氧地坪漆中添加10%的1000目超白石英粉，同等粘度下可以省去8%的溶剂用量。2000目以上的硅微粉，D50已经进入6微米以下，开始呈现亚微米特性。这种粉体在油墨和电子灌封胶中，能发挥类似气相二氧化硅的防沉降作用，但成本只有后者的五分之一。需要特别指出的是，许多小厂生产的3000目产品，实际D50可能在12微米左右，属于粗标细卖。佛山南海区石头源建材店的3000目硅微粉，经激光粒度仪检测，D50稳定在5.5微米至6.0微米之间，并且严格控制了+10微米的粗颗粒占比不超过3%，这对高精度涂料的光泽度和流平性至关重要。
石英粉的化学惰性并非juedui。当二氧化硅含量低于99%时，残留的铁、铝、碱金属会在潮湿环境中缓慢迁移，导致涂膜发黄或起霜。特别是氧化铁（Fe₂O₃）的存在，在紫外线照射下会催化树脂的老化。普白石英粉的Fe₂O₃含量需控制在0.06%以内，这个数值是建筑涂料耐候性的分水岭。而超白石英粉则需要更进一步，Fe₂O₃含量低于0.008%，严格控制Al₂O₃低于0.3%，因为氧化铝在酸性环境中会形成胶状水合物，破坏涂料体系的稳定性。佛山市南海区石头源建材店供应的产品，出厂前均通过X荧光光谱仪检测，并提供批次检测报告。以超白系列为例，SiO₂含量达99.6%以上，烧失量控制在0.1%以下，pH值稳定在6.5至7.0之间，接近中性。这意味着在双组分聚氨酯涂料中，它不会与异氰酸酯固化剂发生副反应，也不会催化树脂的降解。对于要求严苛的汽车修补漆、卷材涂料，这种化学稳定性是保证批次间色差ΔE小于0.5的基础。
在石英粉的选择上，价格与性能必须放在吨位成本与综合效益中考量。市面上一吨普白石英粉的合理价格区间在1600元至2800元之间，而超白石英粉则可达3200元至5000元。佛山南海区石头源建材店提供的产品价格为2.3元每千克，即2300元每吨。这个价位处于普白品质向上、但不及高端超白产品的位置。对于中小型涂料厂、铸造车间来说，这是一个平衡点：比普通矿粉高出约30%的成本，换来的却是白度提升8至10个点、铁含量降低一个数量级。以一个年产500吨的涂料工厂为例，使用2300元/吨的石英粉替代常规1800元/吨的矿粉，年度原料成本增加约25万元。但由此带来的涂料遮盖力提升、色浆用量减少、次品率下降，通常可以在一年内通过材料节约和良率改善实现成本回正。对于那些正在将产品从“工程级”升级到“工业级”的企业，这种价位的石英粉提供了风险Zui低的原料升级路径。部分供应商以“硅灰”或“白炭黑”的名义推销低价替代品，但其粒径分布宽、比表面积大，反而会增加树脂吸收量，导致综合成本反而上升。
石英粉的采购不能只看色卡和报价单。建议要求供应商提供以下三项数据：激光粒度分布曲线、XRF元素分析表、白度值及磨耗比。尤其要关注曲线中是否存在双峰分布，因为混料产品往往在施工中出现沉降分层。佛山市南海区石头源建材店能够提供这些数据，并且支持客户寄样进行平行测试。这家位于南海区的供应商，依托佛山作为中国涂料、陶瓷、金属加工三大产业集群的腹地，在原材料物流和品控上具备独特优势。南海区的铝型材、陶瓷、涂料产值常年占全国产量15%以上，本地的石英粉必须经受住珠三角高温高湿环境的长期考验。石头源的产品在本地十余家中小型涂料企业的耐候性测试中，经过1200小时QUV老化测试，涂膜粉化等级未超过2级。对于需要直接验证的客户，可要求提供200克样品进行小批量试涂，重点观察涂膜在高剪切力下的分散效果以及常温存储30天后的沉降情况。技术人员可以通过简单的沉降实验判断粉体表面是否经过有机处理：将5克粉体加入20克不饱和聚酯树脂中搅拌，如果粉体迅速沉降且界面清晰，说明是未经改性的原矿粉；如果呈现缓慢的絮状沉降，则表明产品在表面活性处理上确实下了功夫。石头源供应超白系列产品，在同类测试中沉降速度比普通石英粉慢40%，这直接降低了涂料调配时对分散剂种类的依赖。
（全文完）
