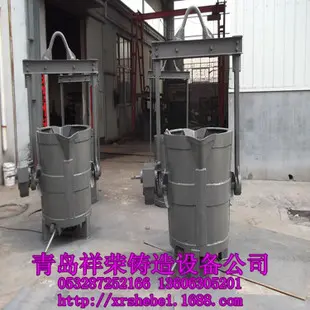

浇包　各种热处理设备

铁水包说明编辑

一、用途

铁水包用于铸造车间浇注作业，在炉前承接铁液后，由行车运到铸型处进行浇注[1]。



二、主要技术参数及外形尺寸

1、吊包形式，双向回转式。

2、减速箱形式，双蜗轮副传动。

3、速比（如图表）。

4、外形尺寸（如图表）。

三、特点

1、合理选择了回转中心，操作方便，浇注完毕后基本可自行复作。

2、采用双蜗轮副传动。虽然制造要求高，但传动灵活自如，双向可逆性好。

3、吊杆采用锻件，比钢板焊接件可靠安全。

4、包体钢板较厚，包底结构采用锥度、底箍、焊接相结合的三重保险、即延长了使用寿命，又确保了操作者的安全。

5、主体与吊杆、减速箱与手轮，均装有较链卡板可随时锁定。

6、两耳轴与吊杆向装有调心轴承，一致性好。

3使用维护编辑

1、搪耐火泥，其厚度为：

0.5吨～3吨侧壁60毫米底部80毫米；

5吨侧壁80毫米底部100毫米；

10吨侧壁100毫米底部120毫米；

10吨以上侧壁150毫米底部毫米；

2、检查手轮，应活自如，无卡阻现象。

3、两耳轴滚动轴承内，每周加二硫化钼润滑脂一次。

4、检查手轮锁定卡板是否安全可靠。

5、检查减速箱内是否缺油，每周检查一次。

6、使用年久，发现蜗轮副间隙增大，有碍安全浇注时，应更换蜗轮副。



容量（t）	包口直径（mm）	包高（mm）	速比	外形尺寸（长*宽*高mm）
0.3	512	540	46	1220*720*1385
0.5	590	620	46	1260*815*1400
0.75	675	705	46	1362*864*1465
1	750	770	67.9	1425*1020*1700
1.5	840	850	67.9	1532*1145*1836
2	915	959	76.9	1648*1255*2039
2.5	985	1025	76.9	1750*1346*2140
3	1050	1088	76.9	1778*1390*2168
4	1140	1208	76.9	2000*1520*2400
5	1250	1260	102	2170*1600*2585
8	1458	1446	102	2210*1818*2725
10	1580	1600	110	2429*1824*3061
12	1714	1755	4692	2777*2100*3312
15	1790	1820	5685	2360*3164*4219



本产品的加工定制是是，类别是铁水包，品牌是祥荣，型号是0.3-100，别名是浇包，用途是铸造，结晶轮直径是356（mm），铸坯断面是657（mm2），铸造速度是60（m/s），年产量是600（万t），电动机功率是45（kw），铸造类型是金属铸造，规格是0.3-100
