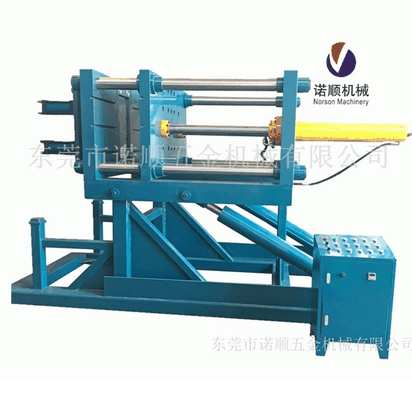

NS-6080重力浇铸机

一．设备动作说明：

   可倾式重力浇注机是为了满足铸件质量要求与浇注工艺而设计的一种设备，设备在前后方向完成开、合模动作；工件顶出在顶料缸的作用下完成顶料动作；在倾转缸的推动下完成倾转浇注过程。整机在PLC控制下自动控制，采用触摸显示屏以方便人机对话，显示屏自动显示各种工作参数并能自动进行故障检测PLC。根据工艺需要可任意调整起始角度、终止角度、开模角度。设备配有电磁流量阀缓冲功能 是指在机架倾转到靠近机械极限位置（0度或90度）的一定范围内，靠电磁阀的切入来减缓液压缸的速度以降低机械的冲击。而且其角度范围和减缓速度可以预先调节。

二．主要技术参数：

1  模板最大尺寸                       1100*600mm (铸件板)

2 摸具最大安装尺寸                   800*600mm

3  开合主油缸缸径/行程               ￠140*600mm

4  顶芯缸缸径/行程                     ￠125*50mm

5  动模最大开档距离                     1000mm

6  动模最小开档距离                  400mm

7   工作台倾转角度                      0°~90°度范围内任意设置

8   工作台倾转速度                    手动可调

9   配有二路温控仪                       数显

10 配有水冷却装置                      液压站冷却

11 电源                                   AC 380V 50Hz

12  液压站额定功率                       11KW

13 液压系统压力等级                     16Mpa

14  液压系统工作压力                     7-12Mpa

15  控制方式                              手动、单周自动
