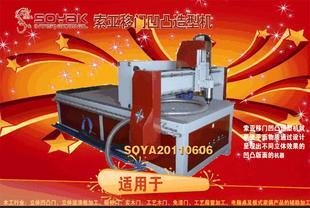

凹凸3D立体造型机 （皮革移门系列）

索亚 移门凹凸造型机

型号：soya20110606

诠释----凹凸造型机就是使平面物质通过设计呈现出不同立体效果的凹凸版面的机器。


 应用范围：
    木工行业：立体凹凸门，造型门，立体波浪板加工，橱柜门、实木门、工艺木门、免漆门，屏风、工艺扇窗加工，擦鞋机，游戏机机柜及面板，麻将桌，电脑桌及板式家俱产品的辅助加工。
    广告行业：广告标牌、标识制作、压克力切割、吸塑制模、多种材料广告装饰产品的制作。
    模具行业：可以雕刻铜、铝、铁等金属模具，以及人造大理石、沙石，塑料板、PVC管材、木板等非金属模具。 其他行业：可以雕刻各种影雕、浮雕，广泛应用于工艺礼品行业。
    性能特点：
    1、进口意大利知名品牌（HSD）大功率风冷却主轴精度高、寿命长、运行平稳，且启动性能好，力矩大，能充分发挥本机高速的优势，效率更高。
    2、配置台湾原装斗笠式换刀机构，可随意换取所需刀具，专用对刀台，可精确补偿刀具长短误差。换刀时间仅需10秒，刀库标配8支，可定制更大容量刀库。
    3、整体加厚方管结构床体，科学焊接，整体不变形。
    4、采用进口直线方型直线导轨，双排四列滚珠滑块，承重力大，运行平稳，精度高、高强度的优质钢轨保证了机械精度和耐磨性，使用寿命比圆形导轨高10倍。进口滚珠丝杠精度高，下刀精确。
    5、采用台湾宝元高性能整合控制系统，具有优良稳定的品质，良好的维护性，可以控制完成多重层面3D加工，能够进行快速、平滑的三维立体加工、雕刻和切割。
    6、软件兼容性好，可兼容type3/Artcam/Castmate/文泰等多种CAD/CAM设计制作软件。
    7、台面为国际领先真空吸附台面，材质为电木板，高吸附力，可强力吸附不同面积的材料，密度大不变形。
    8、真空泵可选取进口品牌的无油真空泵，性能稳定，低温，噪音小，环保型，使用寿命长，易维护；有效解决了寒冷天气下的水循环真空泵麻烦换加水的问题。
    9、智能保护工作台面：防止误操作或软件错误等可能造成的台面损坏，智能加工越界保护，,防止设计版面超过加工幅面引起的机械碰撞现象。
    10、自动注油润滑系统，可一键执行操作，使用方便，机器保养更好。
    11、采用日本进口大功率伺服电机驱动系统，Y轴采用了双电机驱动，使之高速运行可达60米/分以上的空行速度。
    12、电气系统采用进口变频器、日本安川伺服的驱动器和电机、西门子的电器部件等。避免了普通国产电气件故障率高的通病，稳定性耐用性更强、安全性更高。
    13、带有精确的调整刀夹位置和自动对刀系统，使您操作下刀更方便简捷，直接提高了生产效率。

索亚移门凹凸造型机，可应用于移门装饰行业，家俱行业、家俱装饰行业、木工装饰行业、、木制工艺品行业、家俱装饰行业，本机适用于大面积板材平面雕刻、实木家俱雕刻、实木艺术壁画雕刻、实木雕刻、密度板免漆门雕刻、厨窗门雕刻。是家俱装饰行业换代产品。

设备参数

NO.性能指标      参数

1     X行程    1300mm

2     Y行程    2500mm

3     Z行程    200mm

4    平台尺寸       1575×2740mm

5    加工精度       ±0.05mm

6    重复定位精度       ±0.05mm

7    台面结构      真空吸附电木板

8     X、Y、Z结构       X，Y齿条,Z丝杠

9    机器自耗功率       3.0KW（不含主轴功率）

10   最大空行速度       40000mm/min

11   最大工作速度       22000mm/min

12   主轴功率       4.5KW

13   主轴转速       0-18000r/min

14   运行模式      步进

15   工作电压       AC380V/50Hz

16   运行指令       G代码

17   控制系统       DSP操作系统
