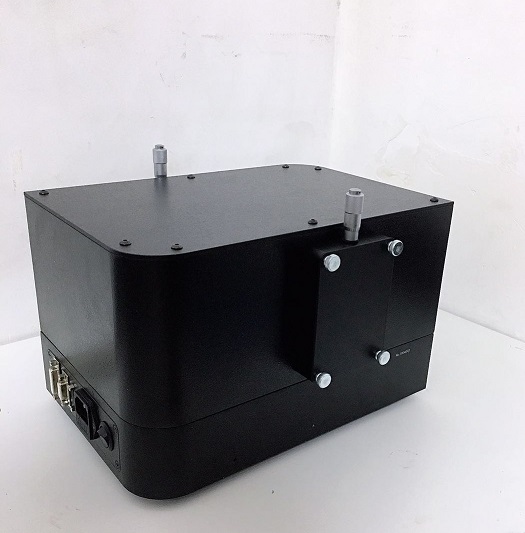

Omno301三光栅光谱仪
产品详情 品牌：纽比特 型号：OMNO301 Omno300系列三光栅光谱仪 ● 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率 ●消二次色散设计，有效抑制杂散光 ●可根据具体需求灵活配置多块光栅 ●RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
10.00
库存 999
- 品牌：纽比特
- 型号：OMNO301
Omno300系列三光栅光谱仪
● 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
●消二次色散设计，有效抑制杂散光
●可根据具体需求灵活配置多块光栅
●RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
●入光口可与我公司各种光源配套使用，可配光纤接口
●可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
●精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
●狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
●配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
●选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
●光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

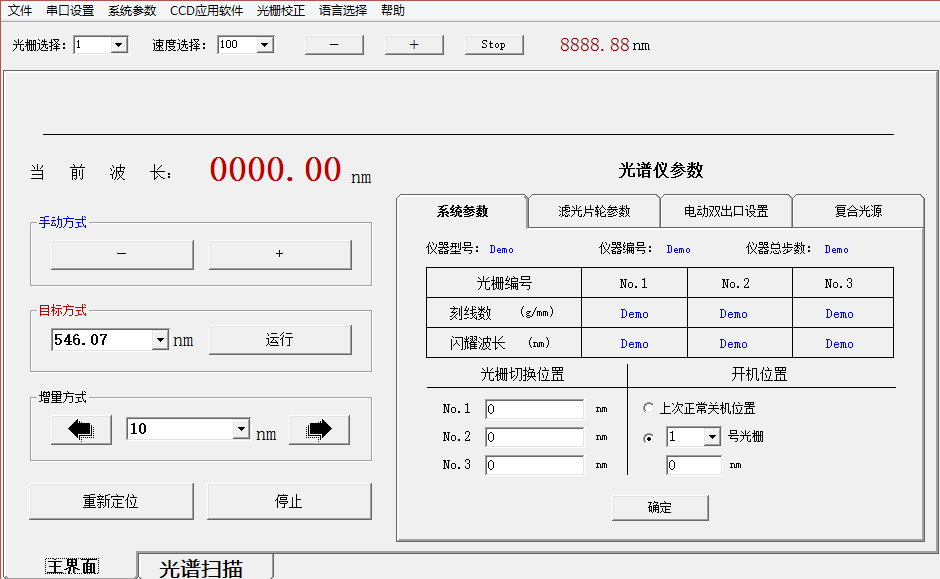

● 软件增加功能：定时间、定波长输出单色光。
基本参数：
焦距(Focal Length) | 300mm |
F/# | F/4.8 |
杂散光(Stray Light) | *×10-* |
*小步距(Minimum Step) | 0.0023nm |
光栅名称（Grating Name） | 光栅S55x55x6 |
光栅有效使用面积(Grating Size) | 55mm×55mm |
标准配置光栅参数 (Standard 3 Gratings) | G1200-300（1200g/mm,λp=300nm） G600-750（600g/mm,λp=750nm） G300-1250（300g/mm,λp=1250nm） |
狭缝有效尺寸(Slits Size) | 刃口10μm自动保护，宽10μm-3mm可调，高14mm |
外形尺寸(Size) | 390mm×278mm×204mm |
重量(Weight) | 16kg |

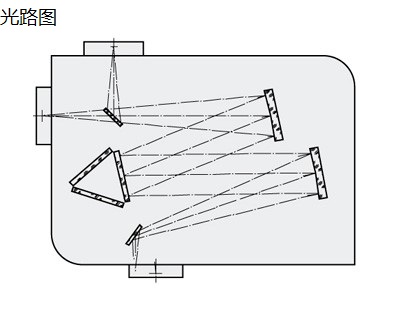

光路图：
光栅与技术指标对照表
光栅型号 | 线色散(nm/mm) | 准确度 （nm） | 重复性 （nm） | 分辨率 （nm） | 理论光谱 范围(nm) | 机械光谱 范围(nm) |
G2400-250 | 1.3 | 0.1 | 0.05 | 0.05 | 185-500 | 0-550 |
G1800-250 | 1.7 | 0.15 | 0.08 | 0.08 | 185-500 | 0-730 |
G1800-500 | 330-730 | |||||
G1200-250 | 2.7 | 0.2 | 0.1 | 0.1 | 185-500 | 0-1100 |
G1200-300 | 200-600 | |||||
G1200-500 | 330-1000 | |||||
G600-500 | *** | 0.4 | 0.2 | 0.2 | 330-1000 | 0-2200 |
G600-750 | 500-1500 | |||||
G600-1000 | 660-2000 | |||||
G600-1250 | 830-2200 | |||||
G300-500 | 10.8 | 0.8 | 0.4 | 0.4 | 330-1000 | 0-4400 |
G300-1250 |
