供应盐城1220通过式抛丸机 江苏专业厂家非标定制

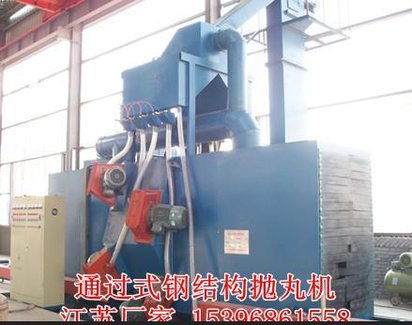

PWJ1220 通过式抛丸清理机

    钢结构抛丸机主要用于钢板表面及H型钢表面的清理，通过抛丸清理，去除钢材表面的锈蚀、污物、氧化皮等，使钢材起到强化的作用，提高工件的抗疲劳强度，并最终达到提高钢材表面及内在质量的目的。

工件由输送辊道送至封闭的抛丸清理室，利用抛丸器高速旋转的叶片使弹丸加速抛打至工件表面，对工件表面进行冲击、刮削，以清除工件表面的铁锈和污物。清理后的工件通过辊道快速送出，从而使钢材达到除锈、强化的目的。

一、         主要技术参数

1、    进料口尺寸

         宽度：1000MM

         高度：2000MM

2、    处理速度和产品质量

         型钢处理速度：0.3～3.0m/min，达到表面质量Sa 2.5

3、    加工能力：处理钢材1～3万吨/年（一班制）

4、    环保

         操作点噪音：

≤90dB（A）符合《工业企业噪声卫生标准》GBJ87-85标准

         粉尘排放量：

≤80mg/m3符合《大气污染排放标准》GB16297-1996标准

5、    工作环境

         环境温度：-10~35℃

         相对湿度：≤90%

6、    动力要求

         电源                     AC380/220V，50Hz

         压缩空气                 0.50～0.60MPa，1.6m3/min

7、    使用丸料

         铸钢丸，直径φ0.8～1.2㎜，首次投入量5吨

         钢丝切丸，直径φ0.8～1.2㎜，首次投入量3吨

8、    上、下料输送辊道

         工作速度                         0.3~4m/min

         处理速度：                       0.3~2.5 m/min

         功率                                 4kw

         长度                      进料 10m，出料 10m

         辊道间距                            1000mm

         辊道规格         φ133材质碳素钢；结构用无缝钢管

         传动方式                          链轮链条传动

         链条规格                           TG1905

         辊道承载                           1.5T/m

9、    抛丸室辊道

         长度：                             6.5m

         辊道间距                           1000mm

         辊道规格          φ133材质碳素钢，结构用无缝钢管

         传动方式                          链轮链条传动

         链条规格                          TG1905

10、抛丸器总成

         型号                             Q034

         数量                             8台

         弹丸抛射速度                     75~82m/s

         抛丸器叶轮动平衡力矩             ≤15N·㎜

         抛丸效率                         ≥22kg/min·kw

         功率                             11kw×8台

         抛丸量                           ≥242kg/min×8台

11、纵向螺旋输送机

         输送量                          90T/h

         转速                            63.0r/min

         功率                            5.5kw

         螺旋叶片直径                    380mm

12、提升机

         提升量                          90T/h

         转速                            85.3r/min

         功率                            7.5kw

13、分离器螺旋输送机

         输送量                           90T/h

         转速                             63.0r/min

         功率                             4 kw

         螺旋叶片直径                     350mm

14、分离器

         分离量                           90T/h

         分离区风速                       4~5m/s

         分离区风量                       9000m3/h

         储丸量                           5吨

         分离效率                         98％

15、吹丸装置

         离心式通风机                      9~19 No 6.1D

         风量                              5500m3/h
