ZG35Cr25Ni12对流中间管板 管架高铬耐热铸铁件适配乙烯裂解炉、制氢转化炉、重整加热炉

ZG35Cr25Ni12 对流中间管板与管架（高铬耐热铸铁件）

定位：管式加热炉对流段核心承重 / 定位件，适配乙烯裂解炉、制氢转化炉、重整加热炉等石化高温工况。

材质（ZG35Cr25Ni12，高铬镍奥氏体耐热铸钢）

成分（质量分数）：C 0.30–0.40%、Cr 24–26%、Ni 11–13%、Si 0.5–2.0%、Mn ≤1.5%。

耐温：长期 950–1100℃，短时 1150℃，适配对流段烟气温度 800–1050℃。

核心性能：

高温强度高：1050℃抗拉≥400MPa，抗蠕变、抗下垂。

抗热震 / 疲劳：冷热循环不开裂，适配频繁启停工况。

耐烟气腐蚀：高铬钝化膜抗硫 / 钒腐蚀，寿命比普通碳钢高 3–5 倍。

产品形式与功能

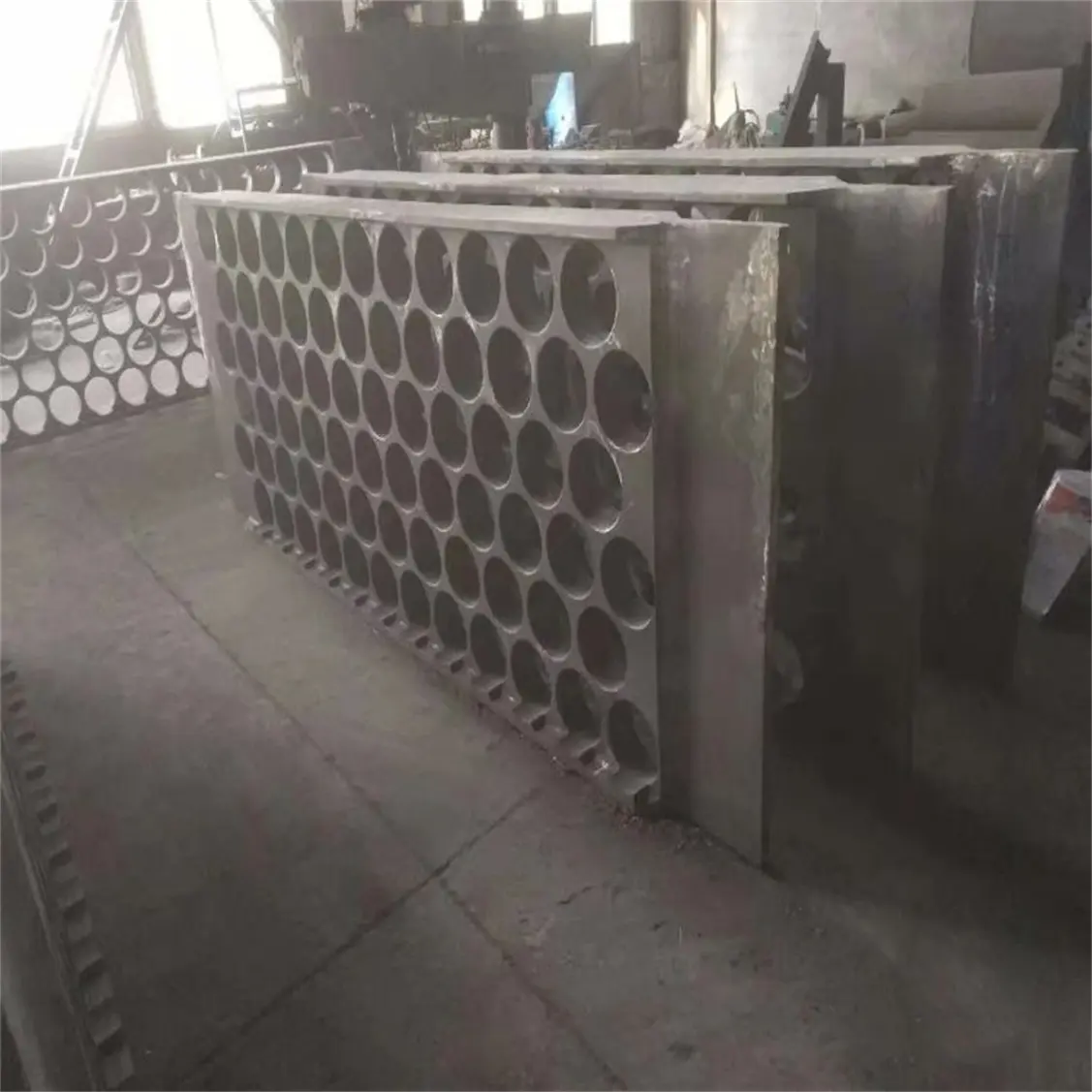

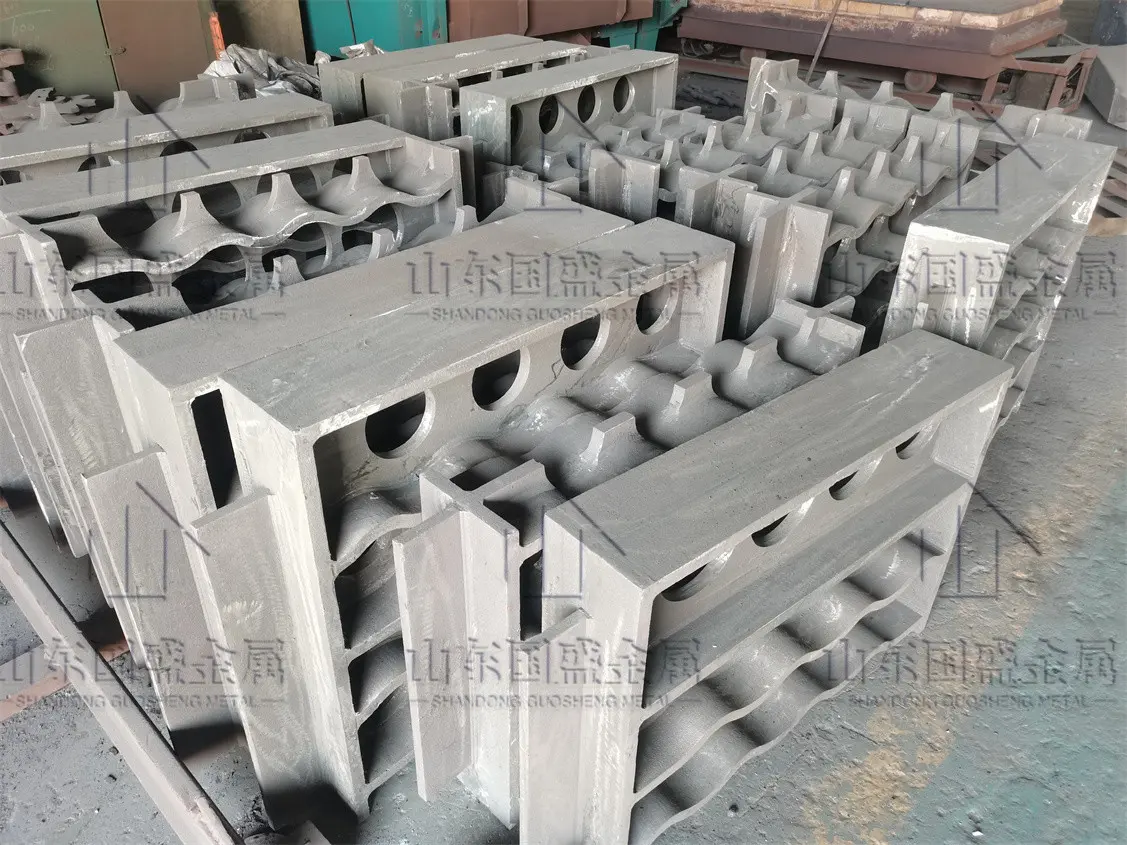

对流中间管板

结构：整体铸造，带管孔（孔径公差 ±0.1mm）、加强筋，边缘加厚防变形。

功能：固定对流炉管间距、分隔烟气通道、承重炉管与介质载荷，防止管板下垂 / 炉管移位。

规格：厚 20–80mm、宽≤3000mm、长≤6000mm，可定制异形（鱼腹型 / 网格型）。

炉内支撑管架（炉条 / 垫铁 / 支撑柱）

结构：工字形 / 矩形 / 圆形截面，整体铸造，承重面圆弧过渡，安全系数≥2。

功能：吊挂 / 支撑中间管板、限位炉管横向位移、允许轴向热胀，防炉管扭曲 / 焊缝开裂。

载荷：单架承重 3–10 吨，支撑间距≤35 倍管外径，符合 SH/T 3087 石化标准。

适配炉型（石化主流工况）

乙烯裂解炉：对流段 850–1000℃，支撑辐射 / 对流炉管，抗高温蠕变。

制氢转化炉：转化段 900–1100℃，吊挂中间管板，耐含硫烟气腐蚀。

重整加热炉：对流段 800–950℃，定位炉管、防热胀变形。

其他：加氢加热炉、焦化炉、垃圾焚烧炉对流段支撑系统。

工艺与厂家（山东华瑞 / 国盛）

山东华瑞金属科技（高端重载）

工艺：真空双联熔炼→硅溶胶精密铸造→1180℃固溶→UT/MT 探伤→光谱质检。

优势：材质保真、尺寸精准、寿命 2–3 年，适配大型裂解炉 / 转化炉。

山东国盛金属制品（性价比）

工艺：中频熔炼→消失模 / 砂型铸造→固溶处理→机加工。

优势：标准件现货 7 天、定制 10–15 天，价格低 10–15%，适合中小炉 / 替换件。

选型要点（对比参考）

表格

项目ZG35Cr25Ni12ZG40Cr25Ni20（HK40）310S（06Cr25Ni20）

耐温950–1100℃1050–1150℃950–1050℃

载荷中重载（3–10 吨）重载（5–15 吨）中载（2–5 吨）

适用段对流段（800–1050℃）辐射 / 转化段低温对流段

价格中等高中高

ZG35Cr25Ni12 对流中间管板与管架是石化管式炉对流段的高性价比长寿命方案，平衡耐高温、抗蠕变与成本，适配乙烯裂解、制氢转化、重整加热等主流炉型。山东华瑞适合大型重载长周期运行，山东国盛适合中小炉快速替换与成本控制。
