热作模具钢B2是采用电弧炉精炼和真空工艺生产|B2高耐磨性热锻模具钢

B2钢是低合金热作模具钢的代表性钢号。该钢有良好的韧度和强度,一定的性,淬透性良好。400mm×300mm×300mm钢坯淬火回火后硬度均匀,表面和心部的硬度差仅1~2HRC。该钢在我国主要用于中小型锻模,边长不大于300mm,工作温度低于2714钢也可作形状复杂的铸造模具零件。铸钢和锻钢有同样的强度和性,只是韧度较低,比锻钢低约25~35%。铸钢淬火温度应取正常淬火温度的下限(820℃左右)为宜,回火到48~50HIRC,有较好的性.

 B2特性： 1、具备良好的韧性、强度和高性。 2、具备良好的淬透性。 B2用途： 适合制作各种大、中型锻模。模架，塑胶模具

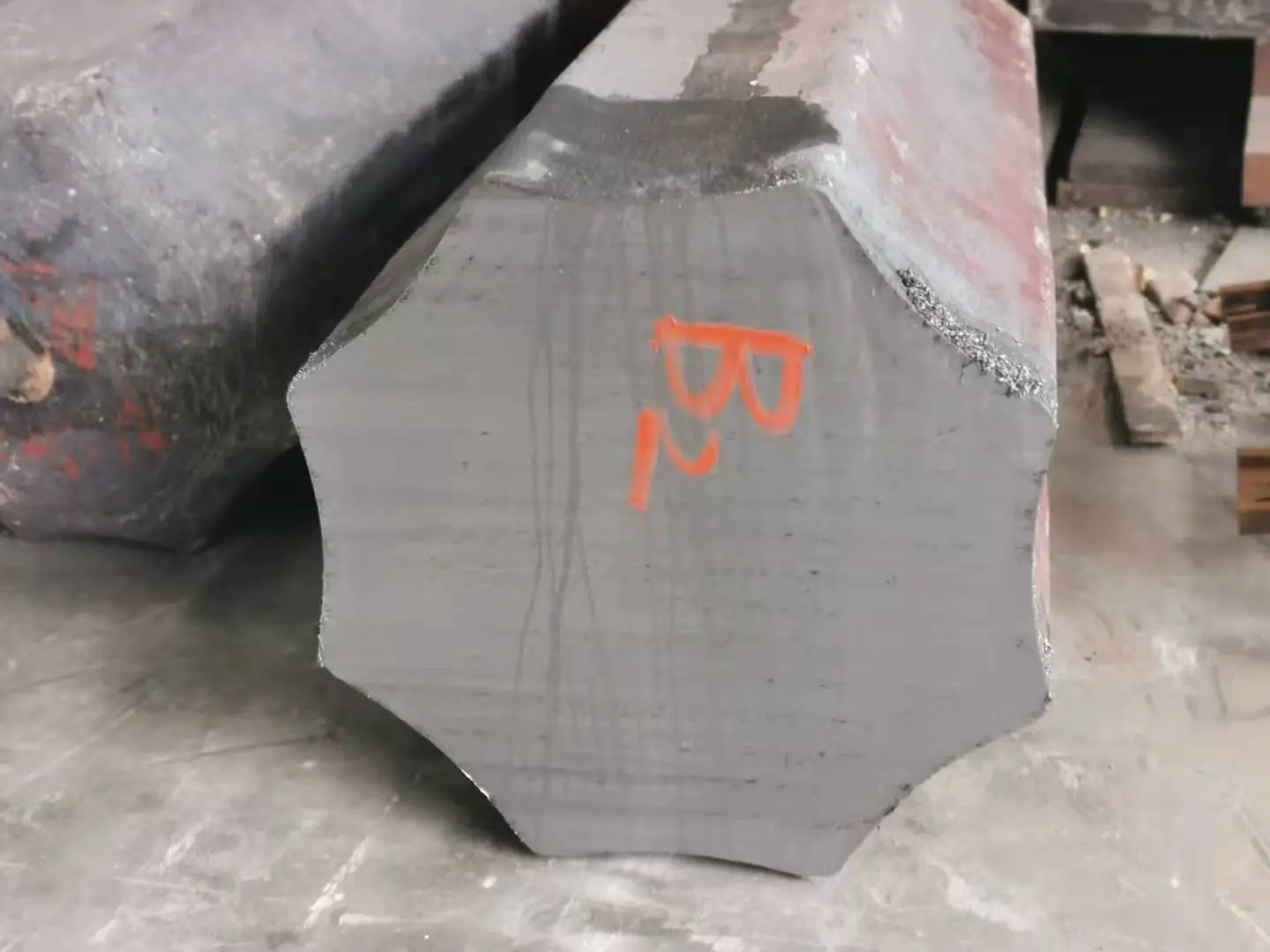

产品规格： 扁钢□100mm~500mm*100mm~1200mm B2

化学成分: C：0.50~0.60 SI：0.10~0.40 Mn：0.65~0.95 Cr：1.00~1.20 Mo：0.45~0.55 V：0.07~0.12 Ni：1.50~1.80 P、S：≤0.03 B2

临界温度: 临界点：Ac1 温度（近视值）/°C：730 临界点：AC3 温度（近视值）/°C:780 临界点：Ar1 温度（近视值）/°C：610 临界点：Ar3 温度（近视值）/°C：640 临界点:Ms 温度（近视值）/°C:230 B2

导热率： 温度/°C：室温 热导率γ，[W.M.K）]：0.44 温度/°C：100 热导率γ，[W.(M.K）]：0.44 温度/°C：200 热导率γ，[W.(M.K）]：0.43 温度/°C：300 热导率γ，[W.(M.K）]:0.43 温度/°C:400 热导率γ，[W.(M.K）]:0.39 温度/°C:500 热导率γ，[W.(M.K）]：0.35

B2高耐磨性热锻模具钢，B2V韧性好、B2V强度高、B2V耐磨性好。B2V采用电弧炉（EAF）+精炼（LT）+真空（VD）生产的模具钢纯净度高、B2V性能好。

B2对于大型锻件，必须放到600℃的炉中，待温度一致后，再缓慢冷却到150-200℃，再在空气中冷却。

B2对于较大的锻件，建议在冷却到150-200℃以后，立即进行回火加热。

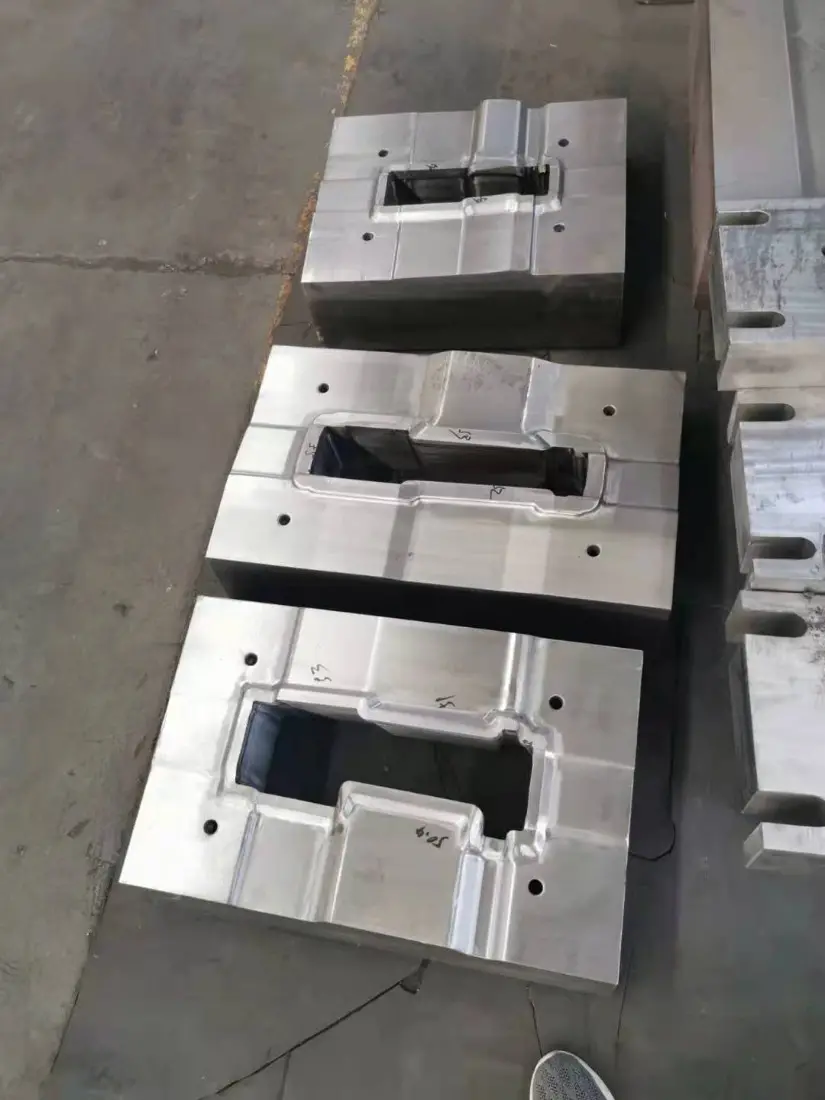

B2用来制造各种大、中型锻模。
