ZGCr25Ni20Si 耐热钢精密铸件 加工定制 铸造厂家

ZGCr25Ni20Si 耐热钢精密铸件

与标准

ZGCr25Ni20Si 是中国国家标准（GB/T 8492-2014 《一般工程用铸造碳钢和合金钢》）中的牌号。其名称含义为：

• ZG：铸钢

• Cr25：铬含量约25%

• Ni20：镍含量约20%

• Si：硅含量较高（通常在1.5-2.5%左右）
  这是一种奥氏体型耐热铸钢，以其优异的抗高温氧化性和抗蠕变性能而闻名。

国际上对应的常见牌号有：

• 美国 ASTM/AISI: HK40 (25Cr-20Ni)，但HK40碳含量更高（~0.4%），常用于裂解管。

• 德国 DIN: G-X40CrNiSi25-20

• 日本 JIS: SCH24

2. 主要化学成分（典型值%）

核心合金元素的作用：

• 铬 (Cr)：形成致密、稳定的Cr₂O₃氧化膜，是抗高温氧化的基础。含量越高，抗氧化温度上限越高（可达1150℃）。

• 镍 (Ni)：稳定奥氏体组织，提供优异的高温强度、韧性和抗渗碳性。

• 硅 (Si)：进一步提高抗氧化性，特别是在高Cr含量基础上，能形成更复杂的硅酸盐保护层。但含量过高会降低塑性。

• 碳 (C)：含量相对较低（与HK40相比），在保证强度的提高了焊接性和塑性。

3. 核心特性与优势

• 的抗高温氧化性：在1150℃以下的连续使用环境中，能形成稳定、自愈合的保护性氧化层，防止材料进一步劣化。这是其突出的优点。

• 良好的高温强度与抗蠕变性：在1000℃左右仍能保持较高的强度和抵抗长期载荷下的缓慢变形。

• 优异的抗热疲劳性：奥氏体组织对因温度循环引起的热应力有较好的容纳能力，不易产生热疲劳裂纹。

• 一定的耐腐蚀性：对含硫气氛、某些熔盐和弱氧化性酸有一定的抵抗能力。

• 良好的铸造性能：流动性适中，适合制造形状复杂、壁厚不均的精密铸件。

• 可焊接性：相对同类耐热钢（如HK40）可焊性较好，但需采用配套焊材和严格的工艺。

4. 典型应用领域

ZGCr25Ni20Si 精密铸件广泛应用于需要长期承受极端高温的工业设备中。

• 热处理行业：

• 渗碳炉、辊底式炉、烧结炉的料盘、炉辊、导轨、马弗罐。

• 盐浴炉的坩埚和吊具。

• 玻璃制造行业：

• 玻璃熔炉的转向器、辊道、支架、吊挂件。

• 玻纤生产中的拉丝炉配件、漏板。

• 陶瓷与耐火材料行业：

• 辊道窑的高温辊棒、窑具（如匣钵、支架）。

• 化工与石化行业：

• 高温裂解炉、转化炉的管架、吊架、波纹管膨胀节。

• 制氢装置的炉内构件。

• 发电行业：

• 垃圾焚烧炉、生物质锅炉的炉排、吊架、连接件。

5. 精密铸造工艺要点

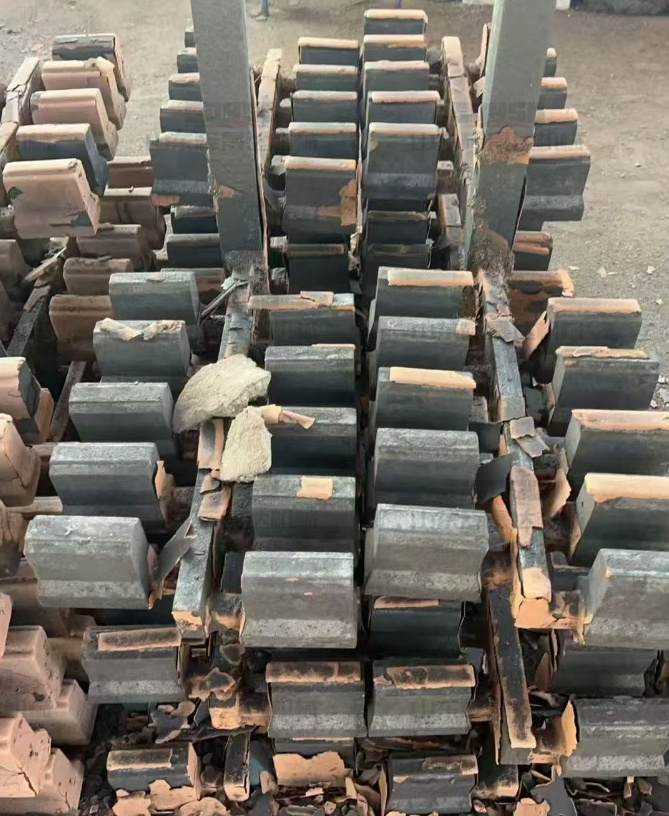

“精密铸件”通常指采用熔模铸造（失蜡法）或陶瓷型铸造工艺生产。这确保了：

• 高尺寸精度与表面光洁度：减少后续加工，可直接使用。

• 复杂结构成型能力：可制造中空、多孔、薄壁、形状极其复杂的部件。

• 材料性能一致性：铸造过程控制严格，组织均匀。

关键工艺控制点：

1. 熔炼：多采用中频感应炉熔炼，严格控制成分，特别是Cr的烧损和C、Si的控制。

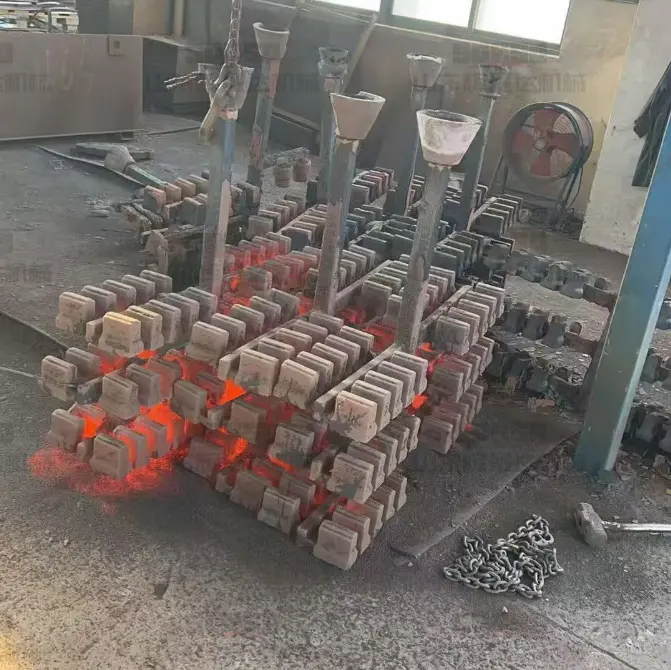

2. 浇注与凝固：控制浇注温度，合理设计浇冒口系统，防止缩孔、缩松。

3. 热处理：通常进行固溶处理（加热至1100-1150℃保温后快速水冷），以溶解碳化物，获得均匀的奥氏体组织，大化材料的韧性和高温性能。

4. 无损检测：铸件需经过射线探伤（RT）、渗透探伤（PT）等，确保内部和表面质量。

6. 局限性

• 成本高昂：高含量的镍、铬使其材料成本很高。

• 高温强度限制：在1200℃ 以上，其强度会显著下降，可能不适用。

• 室温硬度与耐磨性一般：其奥氏体组织在室温下硬度不高，不耐磨粒磨损。

• σ相脆化：在650-900℃长期服役后，组织中可能析出硬而脆的σ相（Fe-Cr金属间化合物），导致韧性下降。

• 不适用于还原性或强渗碳气氛：在低氧分压的还原性气氛中，氧化膜无法稳定形成，会导致材料快速腐蚀。

7. 选型与替代建议

• ZGCr25Ni20Si的场景：氧化性气氛、工作温度在900-1150℃、需要较好抗热疲劳性的复杂结构件。

• 如需更高高温强度：可考虑ZG4Cr25Ni35Nb（HP系列） 或ZG4Cr25Ni35Co15W5（超级合金），但成本更高。

• 如对抗氧化性要求稍低，但需更高耐磨性：可考虑高铬铸铁（如Cr26Ni2），但其韧性差，不耐热冲击。

• 如温度较低（<900℃）为控制成本：可考虑ZG4Cr25Ni12（309型） 或ZG3Cr24Ni7N（耐热不锈钢）。
