RQTSi5出料炉门框 RQTSi4 耐热铸铁件 加工定制铸造厂家
核心概述 归属类别：两者都是中国国家标准（GB/T 9437-2009《耐热铸铁件》）中定义的耐热铸铁。 核心特性：通过较高的硅含量（RQTSi5为4.5%-5.5%，RQTSi4为3.5%-4.5%），在铸件表面形成一层致密、稳定的SiO₂氧化膜。这层膜能有效阻止氧向内部进一步扩散，从而在高温下具有优异的抗氧化性和抗
9.00
库存 999
核心概述
归属类别：两者都是中国国家标准（GB/T 9437-2009《耐热铸铁件》）中定义的耐热铸铁。
核心特性：通过较高的硅含量（RQTSi5为4.5%-5.5%，RQTSi4为3.5%-4.5%），在铸件表面形成一层致密、稳定的SiO₂氧化膜。这层膜能有效阻止氧向内部进一步扩散，从而在高温下具有优异的抗氧化性和抗生长性。
应用场景：主要用于制作冶金、建材、化工等行业各种加热炉、热处理炉、烧结炉、锅炉中的耐热零部件，如炉门框、炉底板、烟道挡板、换热器、退火罐等。
详细对比与介绍
为了方便您理解，我将两者关键信息对比如下：
| 特性 | RQTSi5 | RQTSi4 |
|---|---|---|
| 牌号含义 | RQT - 耐热球铁，Si5 - 硅含量约5% | RQT - 耐热球铁，Si4 - 硅含量约4% |
| 硅含量 | 较高 (4.5% - 5.5%) | 稍低 (3.5% - 4.5%) |
| 高使用温度 | 更高 (约 900°C - 950°C) | 较高 (约 800°C - 850°C) |
| 高温抗氧化性 | 更优 (SiO₂膜更厚更稳定) | 优良 |
| 常温力学性能 | 相对较低 (高硅导致硬度高、脆性大) | 相对较好 (强度和韧性略优于RQTSi5) |
| 脆性 | 更大，对急冷急热（热冲击）更敏感 | 较大，但相对RQTSi5稍好 |
| 典型应用 | 出料炉门框、炉底板、烟道闸门、高温换热器等更高温区域的部件 | 炉门框、炉条、锅炉燃烧器、退火罐等中高温区域的部件 |
| 加工性 | 差 (极硬且脆，通常只能磨削或电加工) | 较差 (硬而脆，加工困难) |

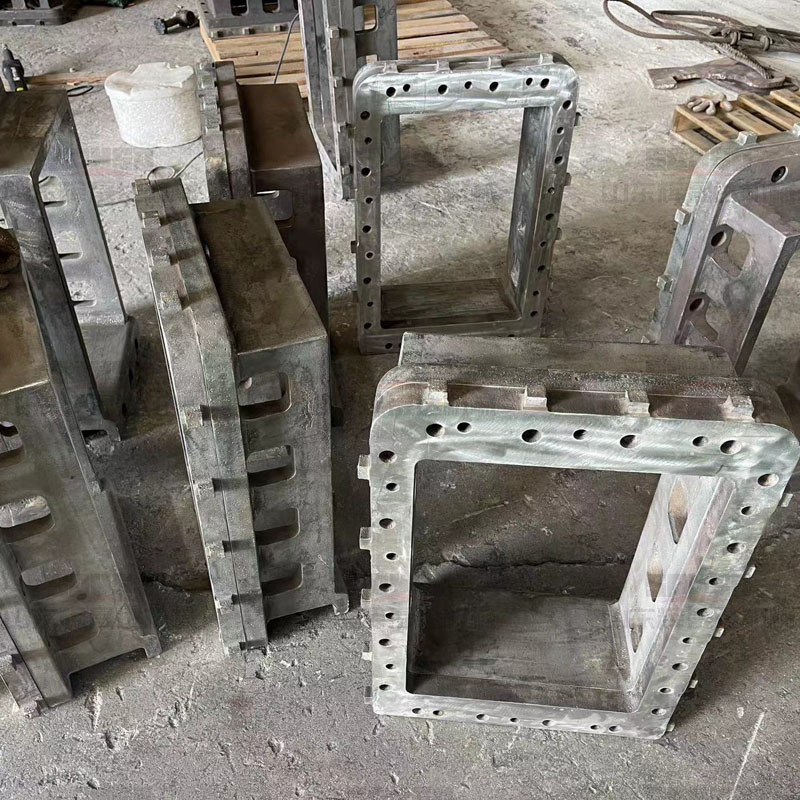

针对“RQTSi5出料炉门框”的专项解析
您特别提到的“RQTSi5出料炉门框”是一个典型且关键的应用：
工作环境：出料炉门是炉窑物料进出的通道，温度极高（常在900°C以上），且频繁开启关闭，承受高温氧化、温度波动（热疲劳）、机械摩擦和一定冲击。
为何选择RQTSi5：
的抗氧化性：能长期抵抗900°C以上的高温氧化，不会像普通钢材那样快速起皮、剥落，保证结构完整性。
抗生长性：在高温下尺寸稳定，不易因反复加热冷却而变形，从而保证炉门的密封性，防止热量散失。
足够的高温强度：在高温下能保持一定的承载能力，支撑自身重量并承受可能的物料碰撞。
设计制造要点：
结构设计：需避免尖角和壁厚急剧变化，以减少应力集中，防止热裂。
铸造工艺：要求严格，需确保铸件内部致密，无缩孔、缩松等缺陷。
使用警告：因其室温脆性极大，在安装、运输和维修时必须格外小心，严禁敲打、撞击。
共同优点与局限性
优点：
成本效益高：相比高铬镍耐热钢（如310S），价格低廉，在适用的温度范围内性价比极高。
铸造性好：可以铸造成形状复杂的部件。
专用性强：是针对特定温度范围（~800-950°C）优化的材料。
局限性/注意事项：
室温脆性：这是大的缺点。它们在室温下非常脆，不耐冲击和急冷急热。升温和冷却过程必须缓慢、均匀。
力学性能随温度变化：在500-600°C左右存在一个“脆性区间”，韧性差。但超过此温度后，塑性反而有所改善。
焊接性极差：一般不推荐焊接修复，如需焊接需采用特殊焊材和严格的预热、缓冷工艺。
选型建议
选RQTSi5：当您的部件（如出料炉门框）长期工作温度在900°C左右或更高，且对抗氧化、抗生长要求极为苛刻时，应RQTSi5。牺牲部分常温韧性换取更高的使用温度上限。
选RQTSi4：当工作温度在800-850°C左右，且对部件的常温强度和抗冲击性能有稍高要求时，可选择RQTSi4。
