浇注位置的确定
用户_3cicrmrm
2026/09/11 11:17

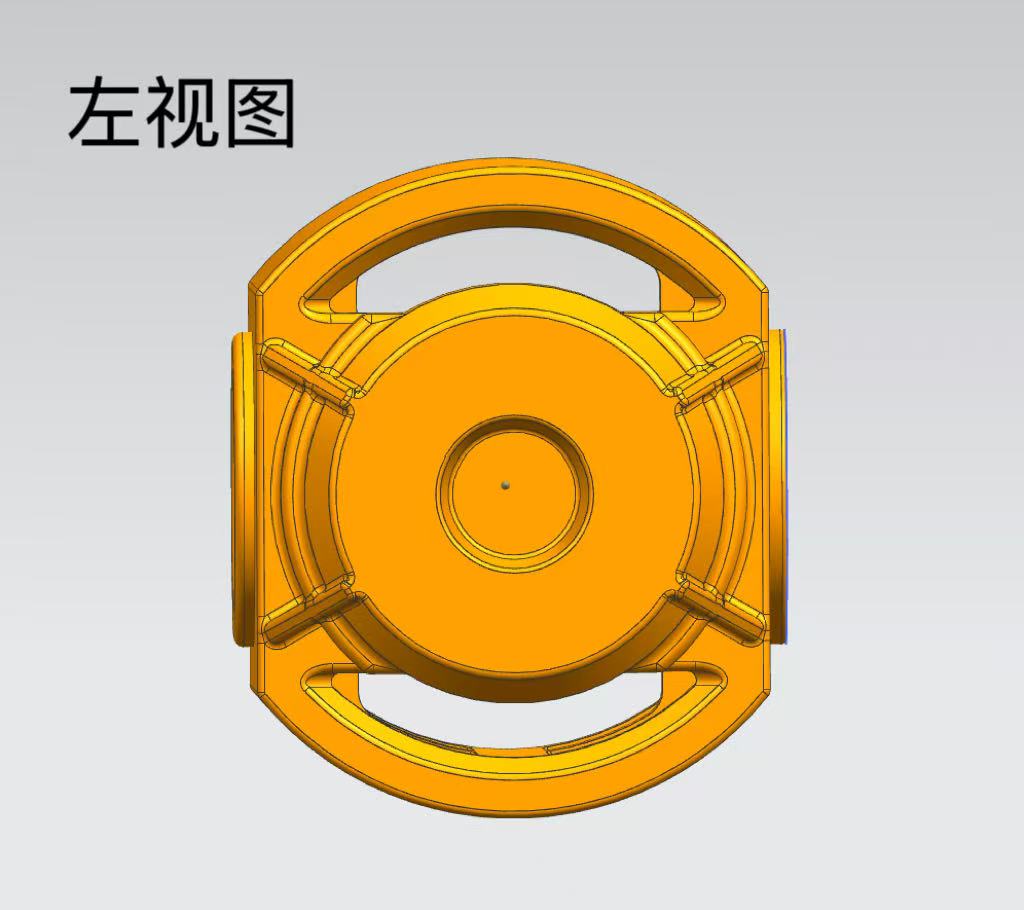

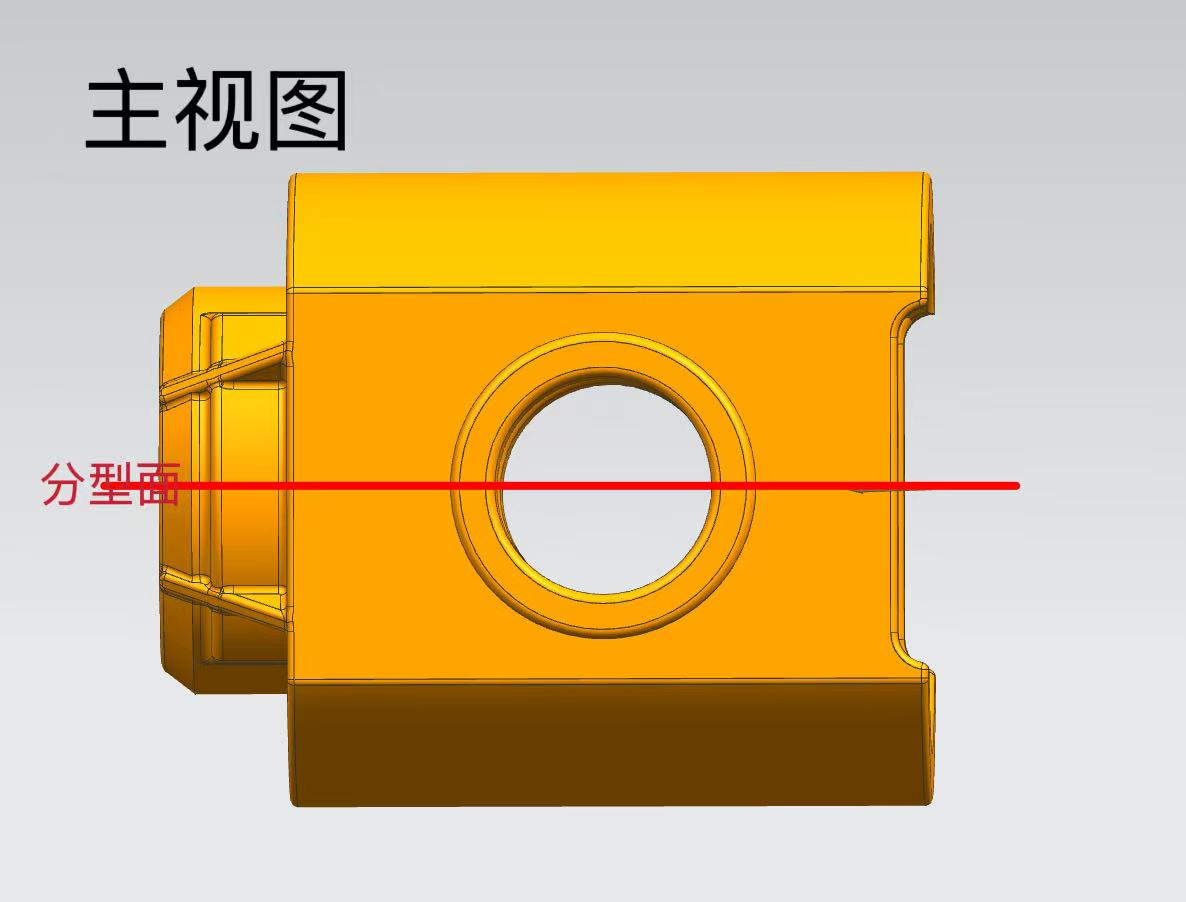

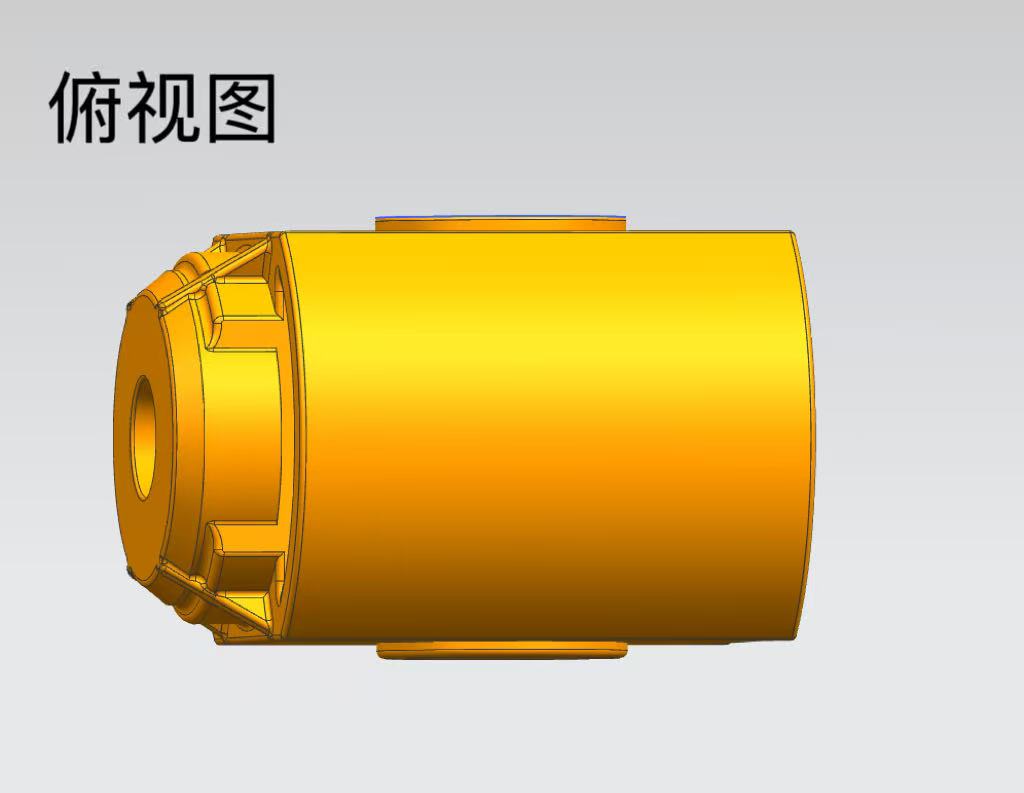

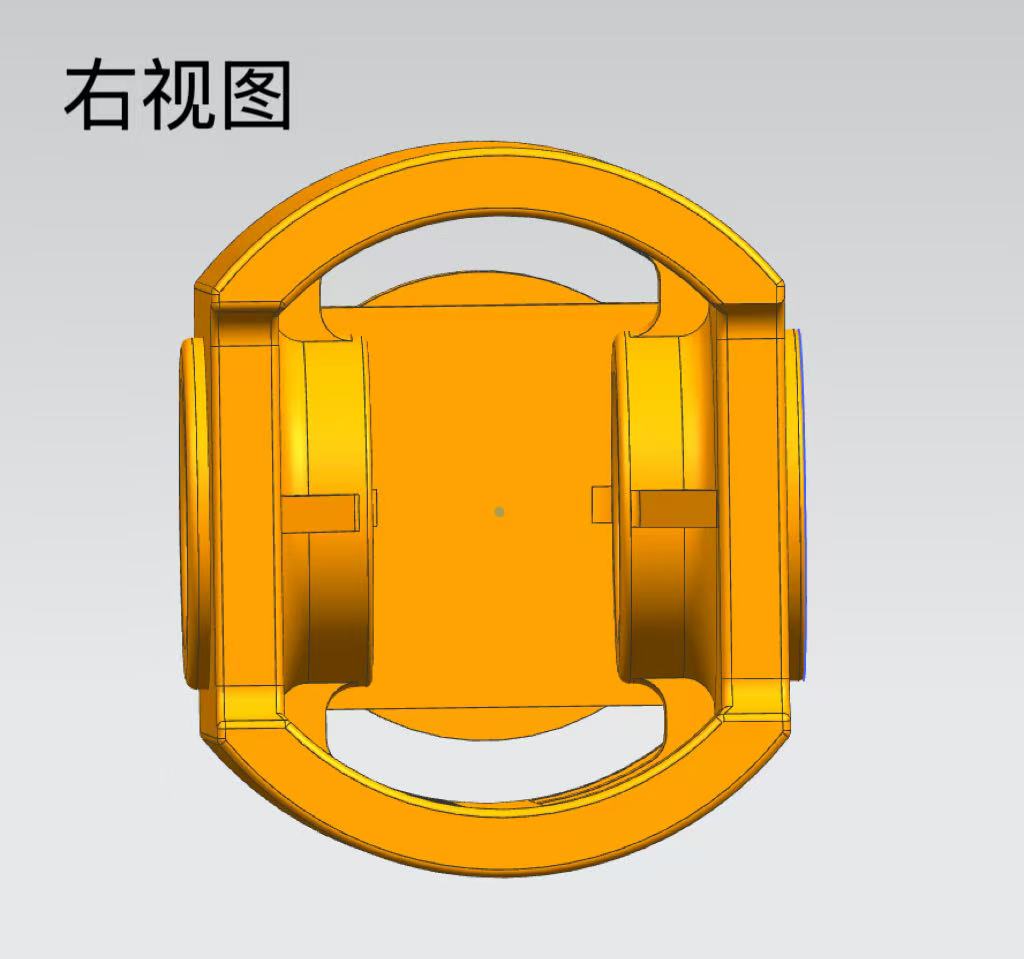

想求助一下各位大佬，我们设计的这个件打算按图一的摆放方式，分型面也在图一标注出来了。请问一下这样的方式合理吗，这样摆放主要是考虑到了同轴这个点。然后还想问一下浇注位置应该确定在什么地方啊，要是就按照这个方式摆放，选择底注还是中注呢。我个人想中注，但是内浇道开设在薄壁处的话，左边那个法兰壁厚很大呀，会有什么不好的地方吗，麻烦各位大佬纠正纠正😭
10 1
全部回复 (1)
7146774917#1
你图一这么立着放，分型面选在法兰那面，同轴度是好保证，但浇注位置得跟着改——别在薄壁处开内浇道，左边那个厚法兰才是该进钢水的地方。
中注也行，但内浇道从厚法兰端面进，让钢水先填厚壁再往上走，薄壁最后充。你要是把内浇道开在薄壁处，厚法兰那边补缩不够，容易缩孔缩松，同轴度反而保不住。具体浇道截面和注入速度得看你件多重、壁厚差多少，现场再调。
2026/09/11 11:22
